Proses Kerja Mesin Thermoforming Plastik Tiga Stasiun

Mari kita perkenalkan secara singkat mesin thermoforming plastik tiga stasiun TTF-700A yang dipasok oleh LITAI. Dibandingkan dengan mesin vakum normal sebelumnya, TTF-700A adalah mesin thermoforming plastik otomatis penuh yang mengintegrasikan pemuatan lembaran, pengangkutan lembaran, pemanasan, pembentukan, pemotongan, penumpukan, dan penggulungan ulang. Produk akhir TTF-700A akan memiliki kegunaan yang luas, seperti wadah makanan, baki telur, wadah pembibitan, piring, tutup kopi, dll.

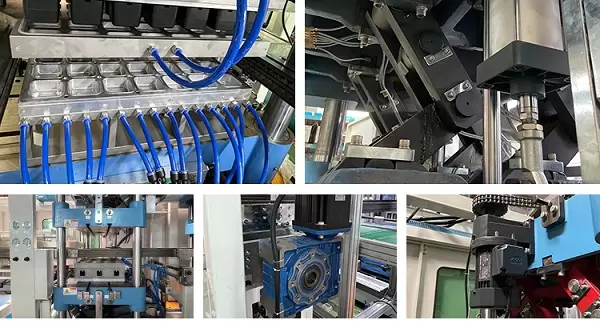

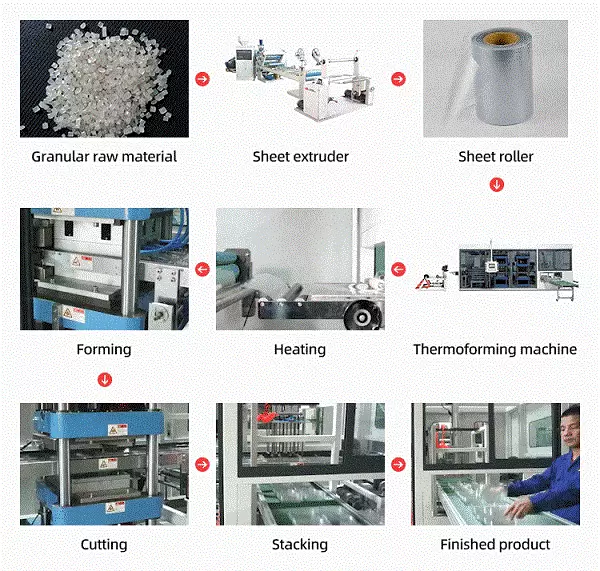

Alur Kerja Mesin Pembentuk Plastik Tiga Stasiun TTF-700A

No. 1 - Pemuat Lembar TTF-700A

1、Muat otomatis, menurunkan biaya sumber daya manusia;

2. Pengangkutan lembaran positif, turunkan beban motor servo pengangkut;

3. Kontrol cerdas sakelar jarak dekat, menghilangkan kemungkinan lembaran jatuh karena pengangkutan terlalu cepat;

4. Stasiun ganda, diameter besar, mengurangi frekuensi penggantian gulungan lembaran, meningkatkan efisiensi produksi.

No. 2 - Bagian Pengangkut TTF-700A

1.Rel pemandu aluminium diisi dengan air dingin yang dapat mendinginkan lembaran panas secara efisien sehingga menghasilkan pengangkutan yang stabil.

2. Rantai bergigi dengan derajat khusus membuat penusukan lebih mudah, dengan material khusus - 65Mn membuatnya lebih kuat dan lebih tahan lama.

3. Lebar yang dapat disesuaikan dan rantai tersegmentasi, yang cocok untuk berbagai lebar lembaran dan memecahkan masalah lembaran kendur yang disebabkan oleh pemanasan.

4. Digerakkan oleh motor servo, akurat dan efisien.

No. 3 - Bagian Pemanas TTF-700A

1. Mengadopsi ubin pemanas Elstein merek Jerman, kinerja insulasi dan efisiensi pemanasan yang sangat baik, yang menghasilkan penghematan waktu dan energi. (Meningkatkan kecepatan lebih dari 50% dan menghemat energi lebih dari 30%). Berdasarkan hal ini, konsumsi daya aktual sekitar 30% dari daya terukur, sangat mengagumkan dan menakjubkan.

2. Kompor memiliki panjang 4 kali lebar area pembentukan, sehingga lembaran dapat menempuh jarak yang lebih jauh dalam waktu plastisisasi tertentu, untuk meningkatkan kecepatan sehingga meningkatkan hasil.

3. Terbagi menjadi dua lapisan kompor dengan tata letak ubin pemanas yang dioptimalkan, membuat lembaran dipanaskan secara penuh dan merata.

4. Seluruh kompor dibagi menjadi 44 unit kontrol suhu terpisah, akurasinya dapat dikontrol pada 1 derajat Celcius, untuk memastikan bahwa lembaran setiap produk terplastisisasi dengan sempurna.

5. Dilapisi dengan jaring besi pelindung untuk mencegah lembaran jatuh pada ubin pemanas dan menyebabkan kebakaran, aman dan dapat diandalkan.

No.4 - Stasiun Pembentuk TTF-700A

1. Mengadopsi struktur empat pilar (baja 40Cr) untuk menopang dan pelat cetakan unibody (baja TQ-600) untuk memandu, yang membuat stasiun pembentukan kami lebih kuat dan stabil, menyerap guncangan dan tahan aus.

2. Kami memiliki empat silinder penyangga di stasiun pembentukan, yang mengurangi guncangan penjepitan, untuk memastikan kelancaran lembaran.

3. Ketidakselarasan paralelisme antara pelat pemandu kurang dari 0,05 mm, dan untuk cetakan, kurang dari 0,03 mm, jauh lebih rendah daripada nilai rata-rata industri. Jadi ukuran produk pembentukan kami akan lebih presisi, bagian bawah akan lebih sempurna.

4. Mekanisme penyambungan menggunakan bushing baja tahan aus, menahan beban lebih berat, berputar lebih presisi. Ayunan simetris memastikan paralelisme pengoperasian mesin, menghindari abrasi melintang pada keempat pilar, dan membuat mesin lebih tahan lama.

5. Mekanisme bantuan penggantian cetakan, yang dilengkapi dengan rel geser dan batang pendukung, untuk mewujudkan penggantian cepat, menghemat lebih banyak waktu dan tenaga kerja.

6. Digerakkan oleh motor servo berdaya tinggi, presisi super, efisiensi tinggi, dan kebisingan rendah.

7. Pelumasan cerdas dengan jumlah dan waktu tertentu, sehingga mesin dapat berumur panjang dan berkelanjutan.

8. Rongga cetakan memiliki air pendingin di dalamnya, yang mempercepat kecepatan pendinginan dan membuatnya mudah untuk dikeluarkan dari cetakan.

9. Teori kerjanya adalah kombinasi tekanan pasif dan negatif dengan bantuan penguatan dalam cetakan oleh beberapa sumbat nilon, yang membuatnya memiliki kemampuan lebih kuat dalam membuat produk.

10. Stasiun atas dan bawah dapat menyesuaikan secara otomatis, cepat dan lebih nyaman.

11. Mengadopsi konstruksi roda eksentrik, pengoperasian terlihat, perawatan mudah.

No.5 - Stasiun Pelubang TTF-700A

1. Mengadopsi struktur empat pilar (baja 40Cr) untuk menopang dan pelat cetakan unibody (baja TQ-600) untuk memandu, yang membuat stasiun pelubangan kami lebih kuat dan stabil, menyerap guncangan dan tahan aus.

2. Mengadopsi konstruksi roda eksentrik, pengoperasian terlihat, perawatan mudah.

3. Kami memiliki empat silinder penyangga pada stasiun pelubangan, yang mengurangi guncangan penjepitan, untuk memastikan kelancaran jalannya lembaran.

4、Ketidaksejajaran paralelisme antara pelat pemandu kurang dari 0,05 mm, dan untuk cetakan, kurang dari 0,03 mm, jauh lebih rendah dari nilai rata-rata industri. Ini akan membuat posisi lubang lebih tepat dan produk terlihat jauh lebih baik. Dan membuat bilah pelubang lebih tahan lama.

5. Pelumasan cerdas dengan jumlah dan waktu tertentu, sehingga mesin dapat berumur panjang dan berkelanjutan.

6. Penggerak servo berdaya tinggi, yang menghasilkan gaya pukulan lebih tinggi dan produk jauh lebih baik.

7. Mekanisme bantuan penggantian cetakan, yang dilengkapi dengan rel geser dan batang pendukung, untuk mewujudkan penggantian cepat, menghemat lebih banyak waktu dan tenaga kerja.

8. Mekanisme penyambungan menggunakan bushing baja tahan aus, menahan beban lebih berat, berputar lebih presisi. Ayunan simetris memastikan paralelisme pengoperasian mesin, menghindari abrasi melintang pada keempat pilar, dan membuat mesin lebih tahan lama.

9. Stasiun kerja tidak hanya dapat secara otomatis disesuaikan ke atas dan ke bawah, tetapi juga dapat disesuaikan antar stasiun kerja yang memiliki fungsi anti-tabrakan, keduanya membuat keseluruhan sistem stasiun kerja lebih nyaman, cepat dan aman.

10. Pisau pelubang terpisah, mudah diganti, terjangkau.

No.6 - Stasiun Pemotongan TTF-700A

1. Mengadopsi struktur empat pilar (baja 40Cr) untuk menopang dan pelat cetakan unibody (baja TQ-600) untuk memandu, yang membuat stasiun pembentukan kami lebih kuat dan stabil, menyerap guncangan dan tahan aus.

2. Ketidakselarasan paralelisme antara pelat pemandu kurang dari 0,05 mm, dan untuk cetakan, kurang dari 0,03 mm, jauh lebih rendah daripada nilai rata-rata industri. Hal ini membuat pemotongan produk lebih akurat dan sempurna.

3. Stasiun kerja tidak hanya dapat secara otomatis disesuaikan ke atas dan ke bawah, tetapi juga dapat disesuaikan antar stasiun kerja yang memiliki fungsi anti-tabrakan, keduanya membuat keseluruhan sistem stasiun kerja lebih nyaman, cepat, dan aman.

4. Bilah cetakan dipanaskan oleh pelat pemandu pemanas, yang membuat produk mudah dipotong, dan ujungnya lebih sempurna.

5. Fungsi alarm panas berlebih (90°C) pada pelat pemandu pemanas, yang aman dan andal.

6. Motor servo berdaya tinggi, memiliki daya pemotongan yang kuat, sehingga garis pemotongan dapat mencapai 12 meter, untuk memastikan pemotongan sempurna.

7. Pisau yang dapat digerakkan memiliki fungsi panduan posisi, yang membuat pemotongan produk lebih akurat.

8. Sistem pelumasan cerdas dapat melumasi dalam jumlah dan waktu tertentu, yang dapat membuat mesin berumur panjang dan berkelanjutan.

9. Mekanisme bantuan penggantian cetakan, yang dilengkapi dengan rel geser dan batang pendukung, untuk mewujudkan penggantian cepat, menghemat lebih banyak waktu dan tenaga kerja.

10. Kami memiliki empat silinder penyangga pada stasiun pelubangan, yang mengurangi guncangan penjepitan, untuk memastikan kelancaran jalannya lembaran.

11. Mengadopsi konstruksi roda eksentrik, pengoperasian terlihat, perawatan mudah.

12. Mekanisme penyambungan menggunakan bushing baja tahan aus, menahan beban lebih berat, berputar lebih presisi. Ayunan simetris memastikan paralelisme pengoperasian mesin, menghindari abrasi melintang pada keempat pilar, dan membuat mesin lebih tahan lama.

No.7 - Stasiun Penumpukan TTF-700A

1. Mengadopsi jenis susun dorong ke bawah, ekonomis untuk memenuhi persyaratan sebagian besar produk.

2. Penumpukan digerakkan oleh motor servo, membuatnya lebih presisi dan efisien.

3. Dilengkapi dengan sabuk pengangkut yang dapat dilepas dan diganti, efisien dan nyaman.

4. Perangkat batang penghisap yang dapat diganti, untuk memenuhi kebutuhan produk yang berbeda-beda.

5. Dilengkapi dengan beberapa perangkat peredam untuk mengurangi kebisingan penumpukan.

6. Batang penghisap alumunium, ringan dan tahan lama.

Sistem Pemrosesan Akhir (PLC)

1. Antarmuka interaktif yang ramah, mudah dioperasikan.

2. Memori besar, untuk memenuhi kebutuhan penyimpanan data produk yang besar.

3. Data produk disimpan dan dibaca melalui satu fungsi utama, pengoperasian mudah.

4. Layar sentuh yang dapat dipindahkan membuat pengoperasian menjadi fleksibel dan nyaman.

5. Integrasi tinggi, visualisasi data, mudah dikontrol.

Pemasok Mesin Thermoforming Plastik Tiga Stasiun TTF-700A - LITAI

LITAI MACHINERY Co., Ltd. didirikan pada tahun 2001, merupakan produsen profesional mesin thermoforming plastik multi-stasiun otomatis, lini produksi gelas plastik, mesin thermoforming plastik BOPS, cetakan, ekstruder lembaran PET, dan lembaran PP/PS multilayer. Kami merupakan produsen sumber yang mengintegrasikan produksi, R&D, manufaktur, dan penjualan industri dan perdagangan. Selamat datang pelanggan baru dan lama untuk berkonsultasi!
