Mesin Pembuat Gelas Plastik
Manufaktur dan penjualan industri dan perdagangan
  • PERALATAN BANTU
    Pendingin 15F
    Mendinginkan cetakan, rel, dan sistem hidrolik saat alat berat bekerja

    Pendingin: R22

    Kipas Pendingin: 0,55kw*2

    Volume tangki air: 150L

    Nilai daya: 13,6 kw

    Catu daya: 3PH-380V/50Hz

    Dimensi: L1500xW850xH1450mm

    Berat: 750kg

  • PERALATAN BANTU
    Tangki Udara 1m³
    Merupakan bagian tambahan dari sistem kompresi udara untuk menjaga kestabilan tekanan udara

    Volume: 1,0m³

    Tekanan: 0,8Mpa

    Suhu Desain: 150℃

    Tinggi Total: 2400mm

    Diameter dalam: 800mm

    Antarmuka Relief Valve: Rp 11/2

    Antarmuka Katup Pembuangan: R 1/2

  • PERALATAN BANTU
    Kompresor udara
    TK-3.6
    Dapatkan udara yang cukup selama pencetakan

    Tekanan Kerja: 0,8Mpa

    Pemindah Udara: 3,6m³/mnt

    Daya Motor: 3PH-380V/50Hz

    Dimensi: 1150x900x1350mm

    Catu daya: 3PH-380V/50Hz

    Metode pendinginan: Berpendingin udara

    Kuantitas pelumas: Sekitar 27L

PARAMETER TEKNIS UTAMA
Model
membentuk daerah750x480mm650mm x 320mm
Kedalaman Pembentukan (Maks.)125-180mm125-180mm
Ketebalan lembaran0.3-1.8mm0.3-1.8mm
Kecepatan Pembentukan (Maks.)30 kali/menit25-30 kali/menit
Tekanan udara0.6-0.8mpa0.6-0.8mpa
Konsumsi udara3,0 m³/mnt2,0 m³/mnt
Konsumsi air0,7 m³/jam0,5 m³/jam
Lebar lembar (Maks.)760mm650mm
Lembar yang cocokPP, PS, PINGGUL, PET, PVC, PLA dll.PP, PS, PINGGUL, PET, PVC, PLA dll.
Sumber Daya listrikAC 380V, 50Hz, Tiga-fase, Empat-kawatAC 380V, 50Hz, Tiga-fase, Empat-kawat
Kekuatan yang digunakan98Kw69Kw
Nilai daya140Kw98Kw
ProsedurPemanasan, pembentukan dan pemotongan daur ulang limbah menjadi satuPemanasan, pembentukan dan pemotongan daur ulang limbah menjadi satu
DimensiL8500*W2200*H3100mmL6000*W2000*H2700mm
BobotTentang 6.5TTentang 5T
Model
Ukuran Cetakan (Maks.)
Kedalaman Pembentukan (Maks.)
Ketebalan lembaran
Kecepatan Pembentukan (Maks.)
Tekanan udara
Konsumsi udara
Konsumsi air
Lebar lembar (Maks.)
Lembar yang cocok
Sumber Daya listrik
Kekuatan pemanas
Nilai daya
Prosedur
Dimensi
Berat
750mm x 480mm
125-180mm
0.3-1.8mm
30 kali/menit
0.6-0.8mpa
3,0 m³/mnt
0,7 m³/jam
760mm
PP, PS, PINGGUL, PET, PVC, PLA dll.
AC 380V, 50Hz, Tiga-fase, Empat-kawat
146Kw
173Kw
Pemanasan, pembentukan dan pemotongan daur ulang limbah menjadi satu
L8500*W2200*H3200mm
Tentang 6.5T
750mm x 480mm
125-180mm
0.3-1.8mm
30 kali/menit
0.6-0.8mpa
3,0 m³/mnt
0,7 m³/jam
760mm
PP, PS, PINGGUL, PET, PVC, PLA dll.
AC 380V, 50Hz, Tiga-fase, Empat-kawat
146Kw
173Kw
Pemanasan, pembentukan dan pemotongan daur ulang limbah menjadi satu
L8500*W2200*H3200mm
Tentang 6.5T
  • Keamanan tinggi
  • Stabilitas tinggi
  • Kebisingan rendah
  • Energi rendah
    konsumsi
  • Tingkat tinggi
  • Sepenuhnya otomatis

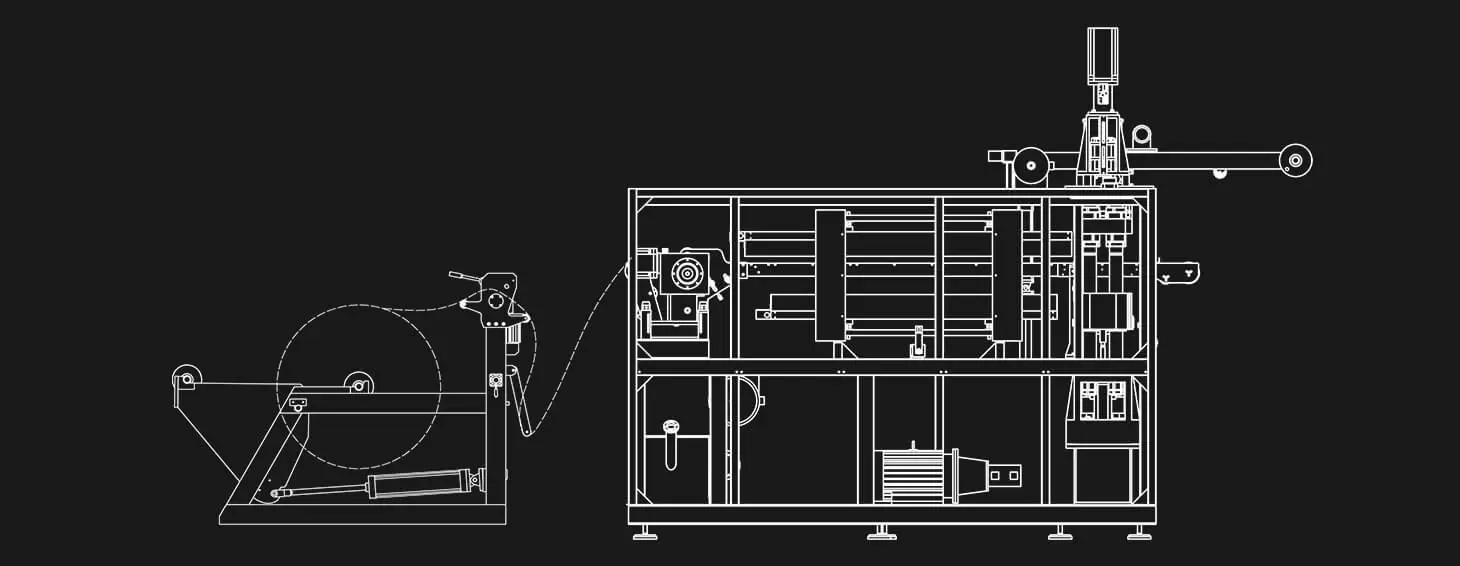

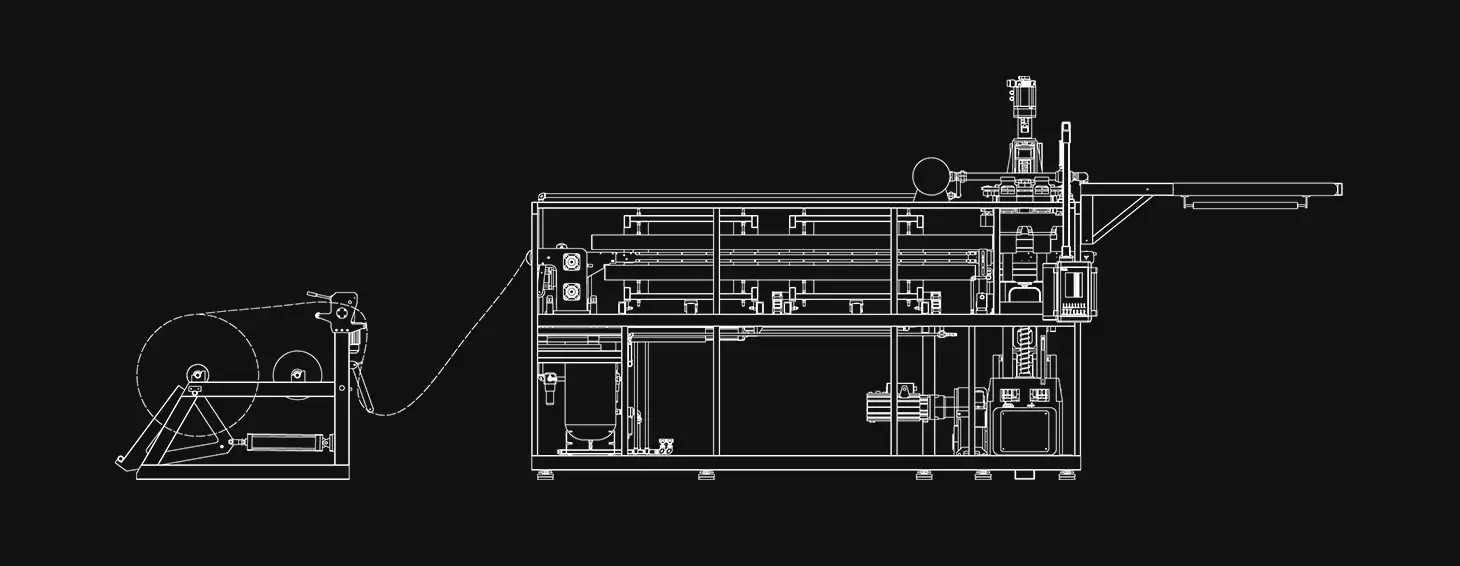

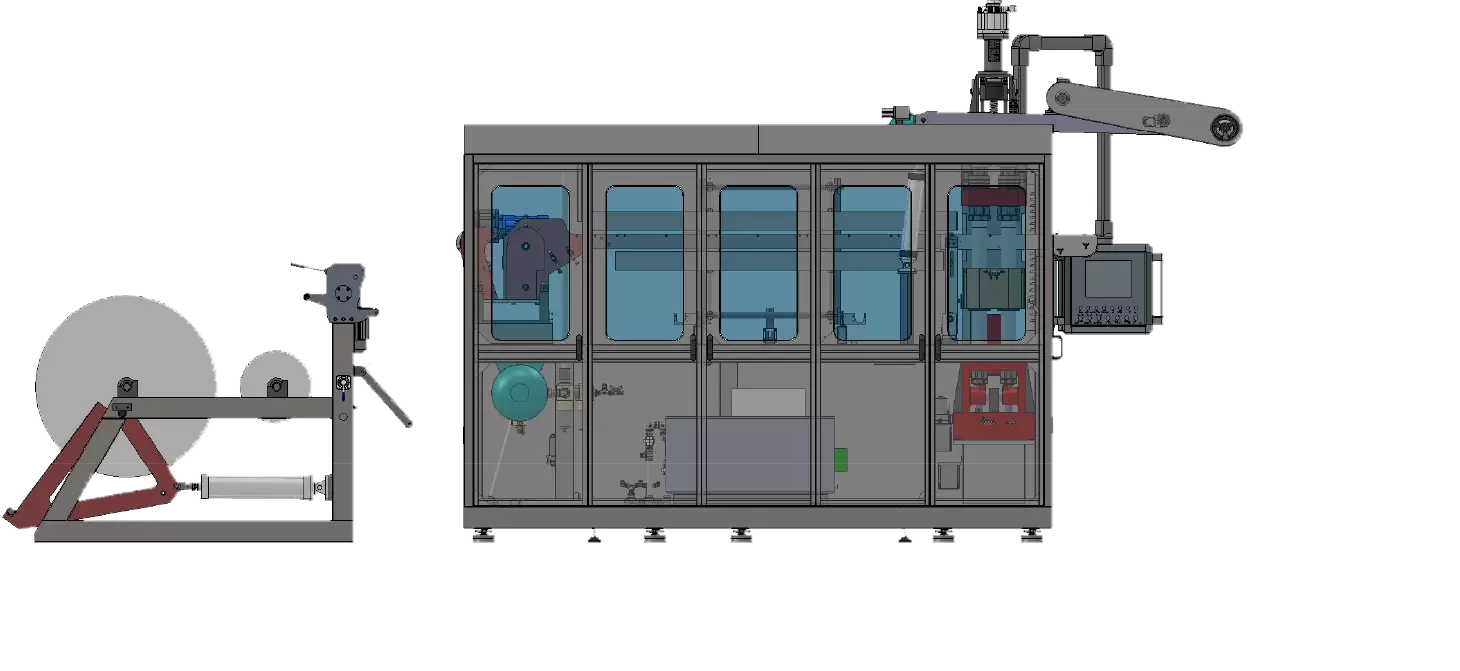

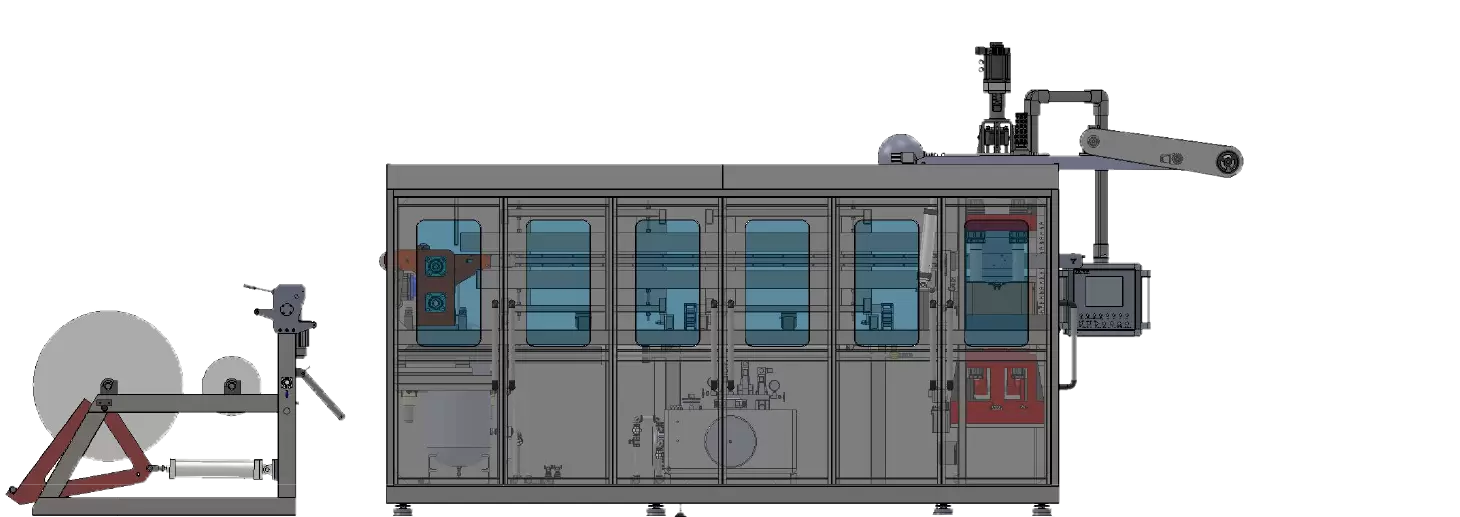

Diagram garis TQC-750

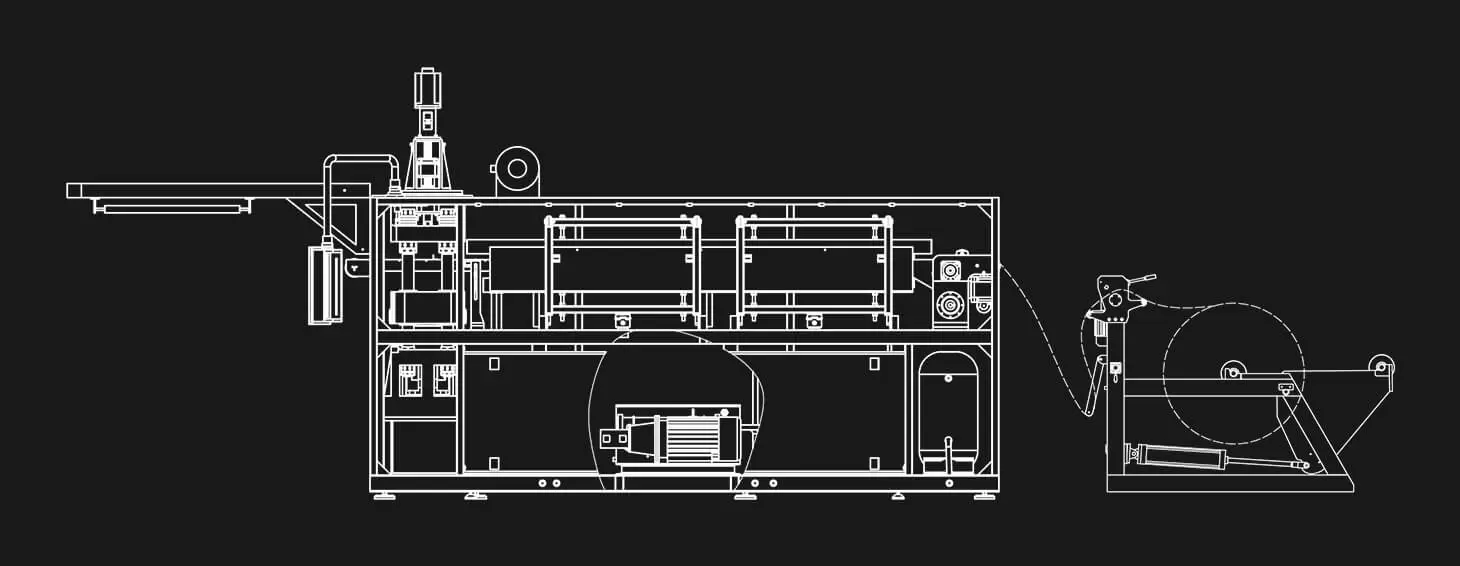

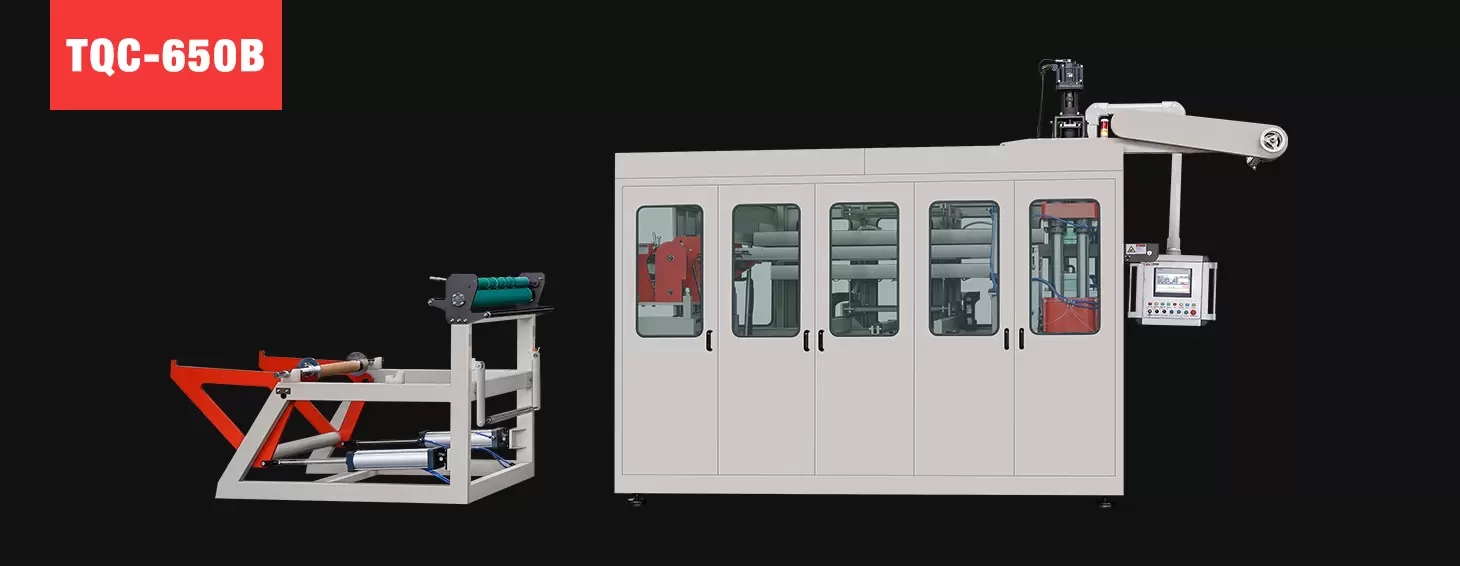

Diagram garis TQC-650B

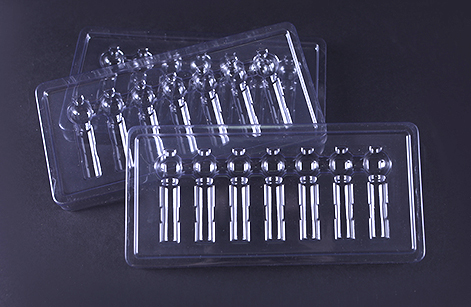

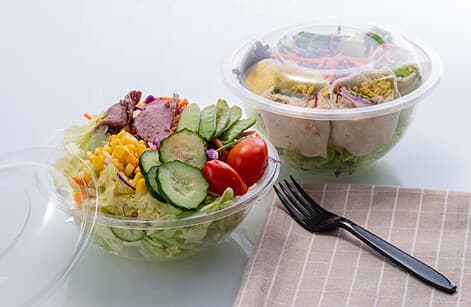

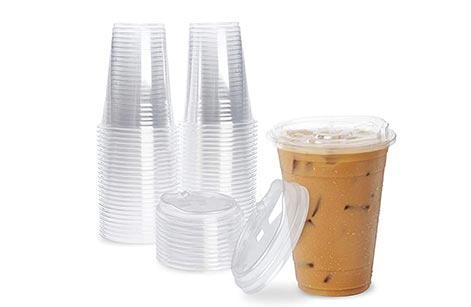

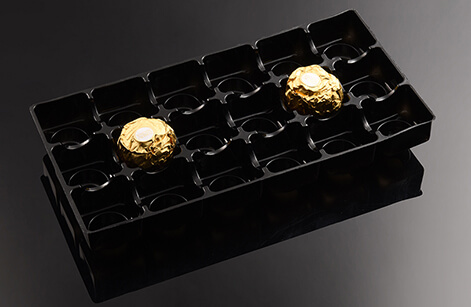

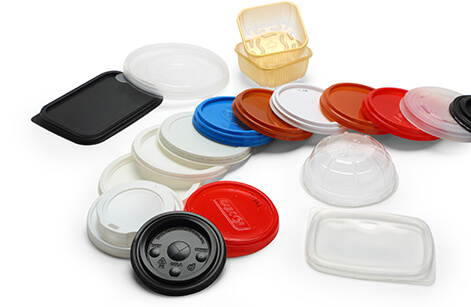

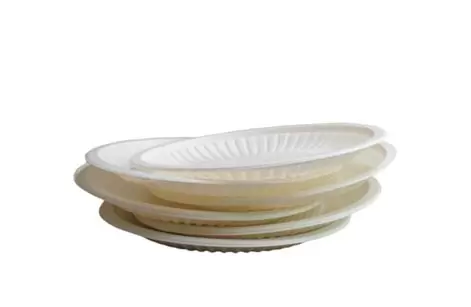

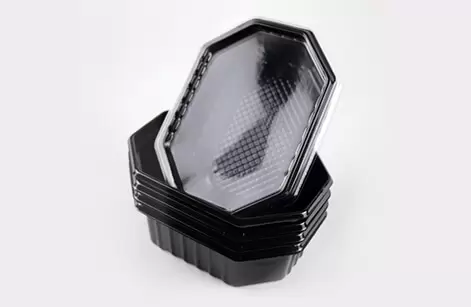

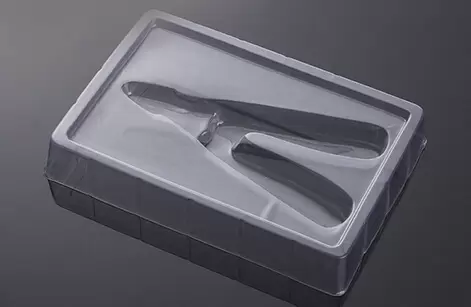

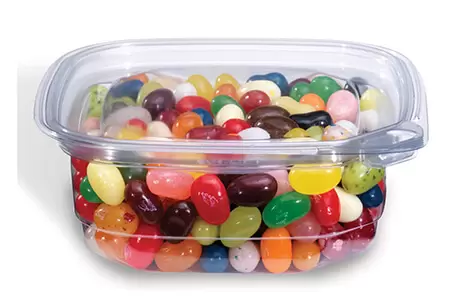

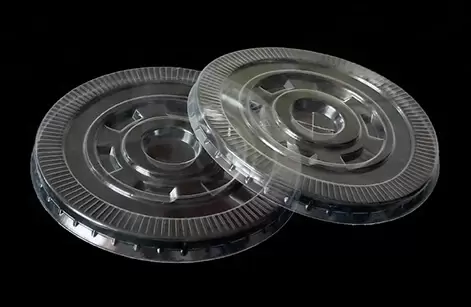

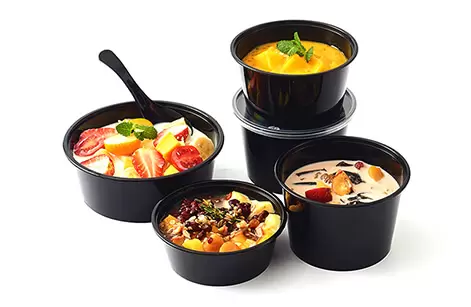

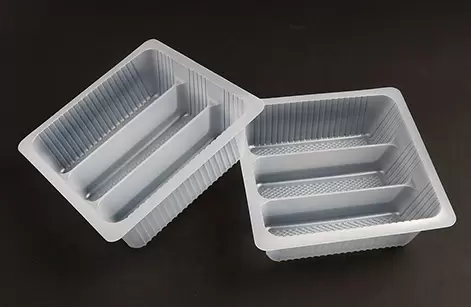

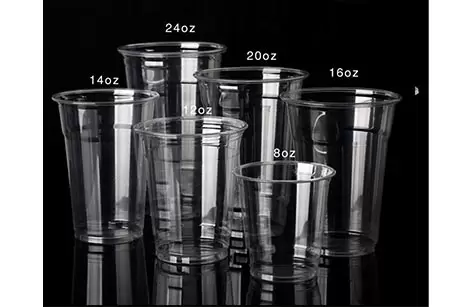

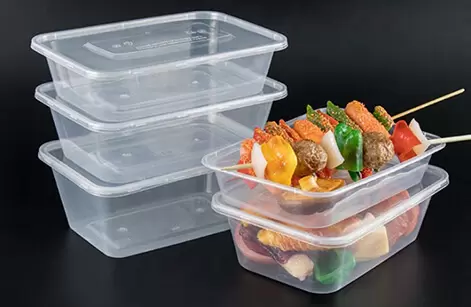

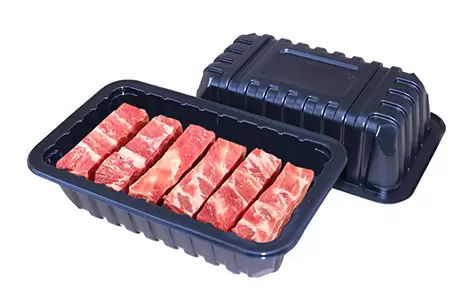

Aplikasi

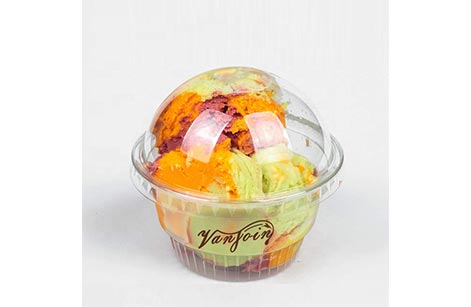

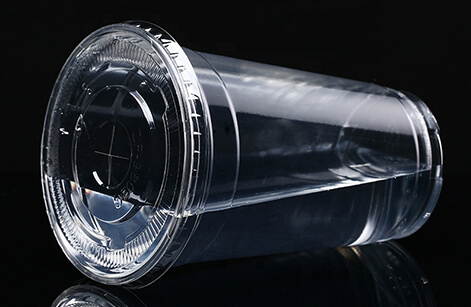

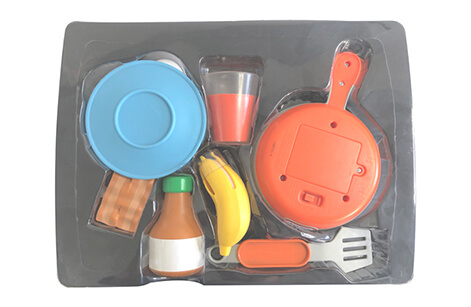

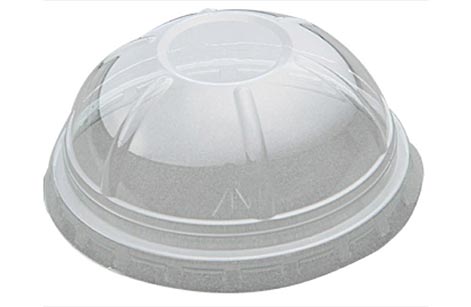

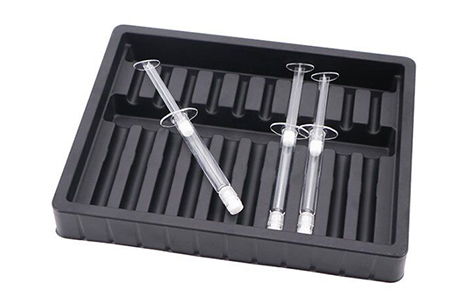

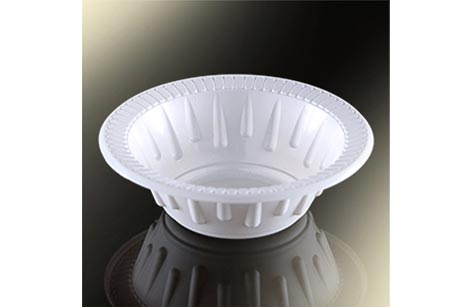

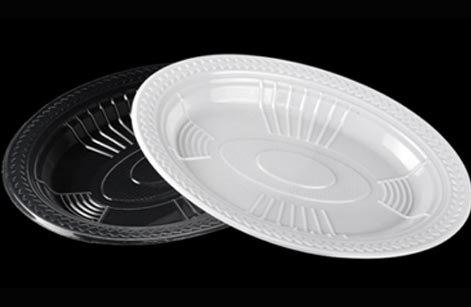

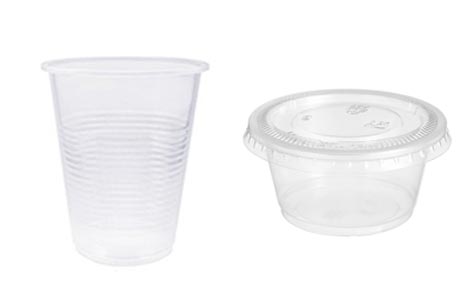

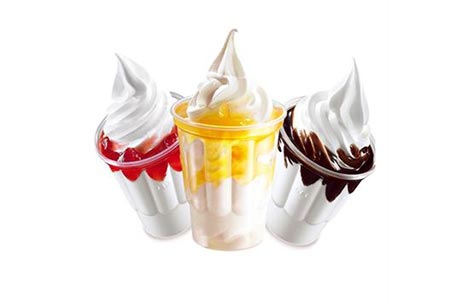

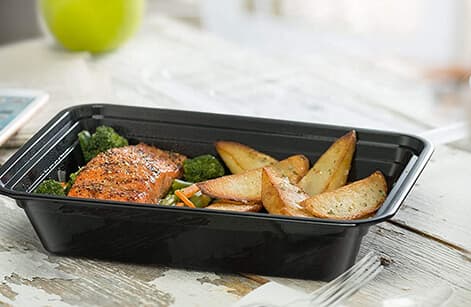

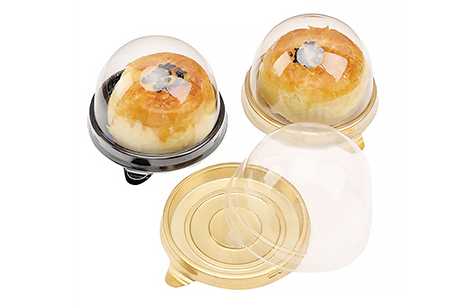

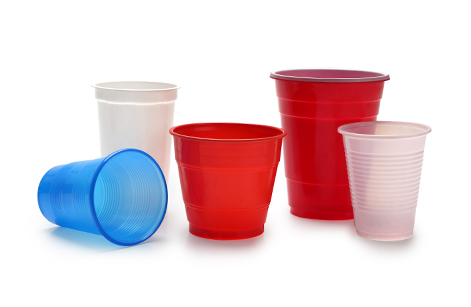

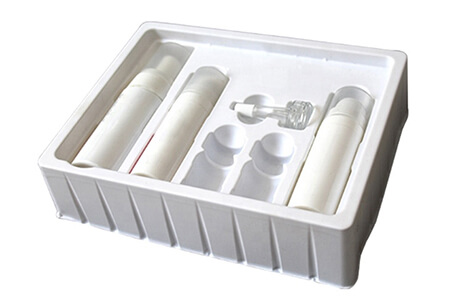

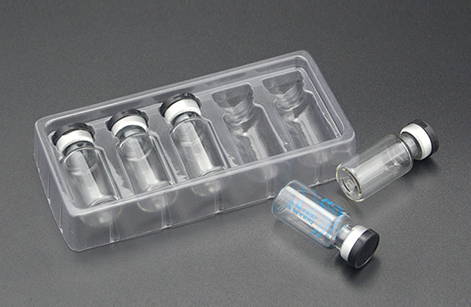

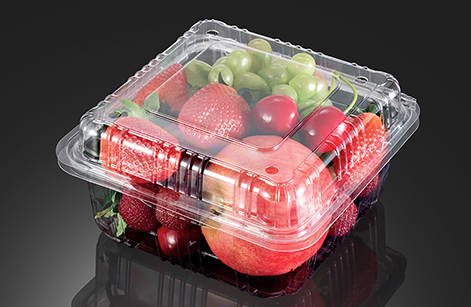

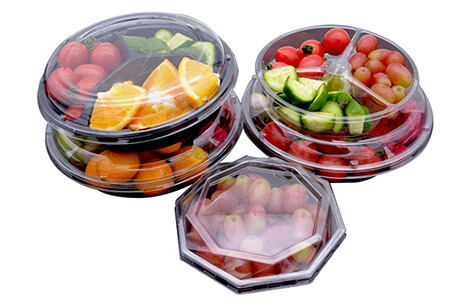

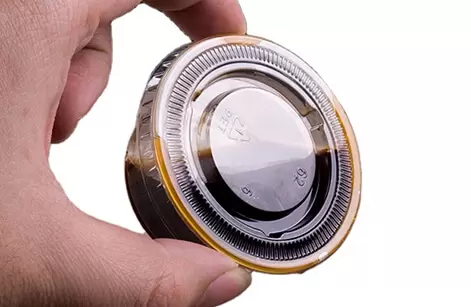

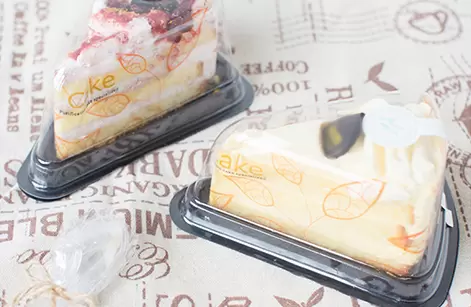

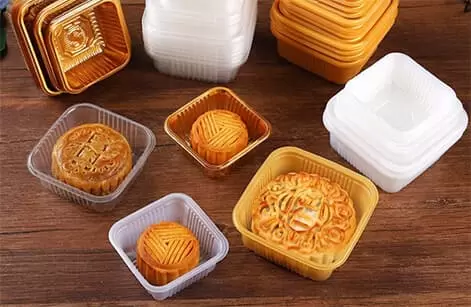

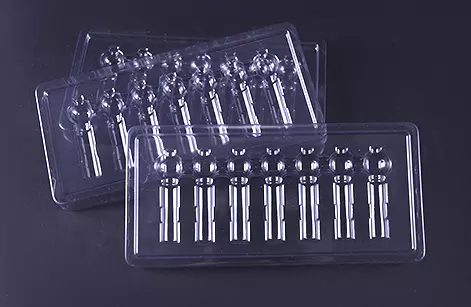

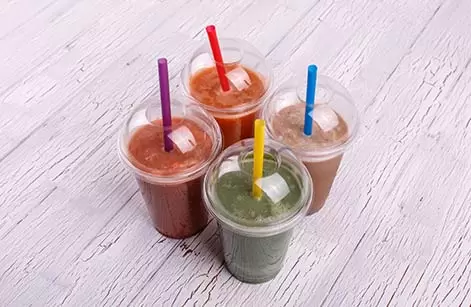

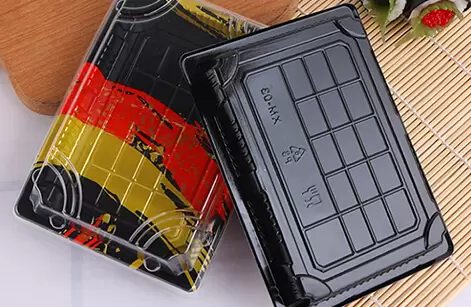

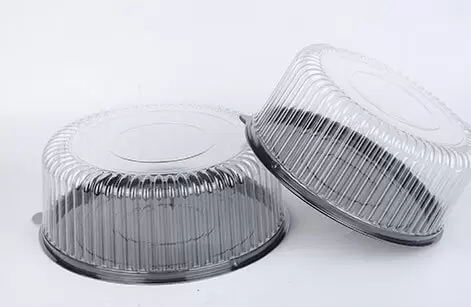

Mesin thermoforming gelas plastik adalah produk kami yang dikembangkan, Pengumpanan lembaran dan bagian peregangan digerakkan oleh motor servo. Mesin menghasilkan produk sekali pakai, seperti gelas plastik, mangkuk, tutup, dan kotak melalui alur kerja pengumpanan lembaran, pemanasan lembaran, membentuk, memotong dan meniup, banyak digunakan dan cocok untuk sebagian besar: pelanggan diminta. PLC untuk program, antarmuka manual untuk operasi, stabil, kebisingan rendah, dan efisiensi tinggi

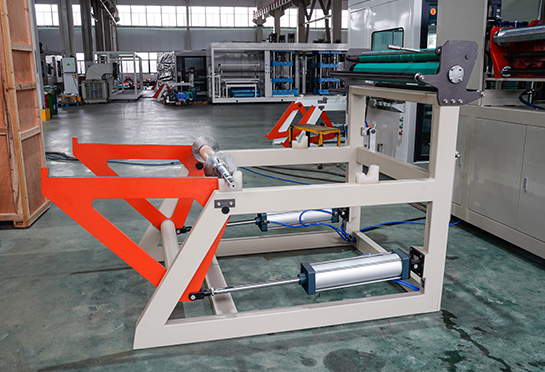

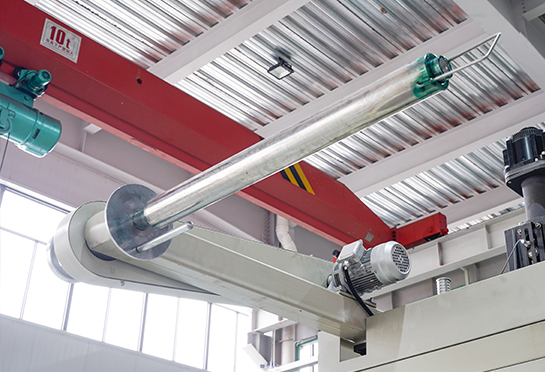

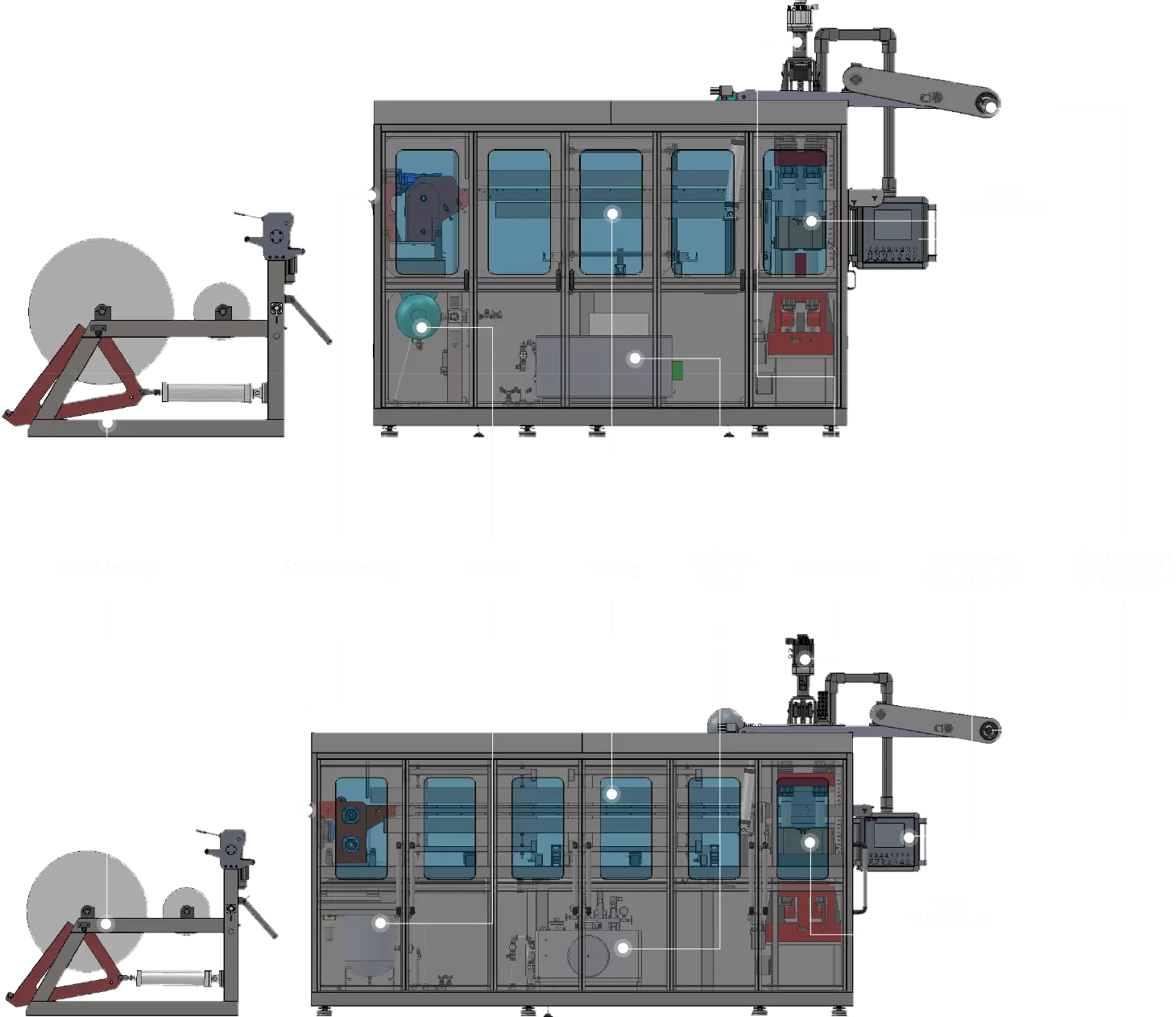

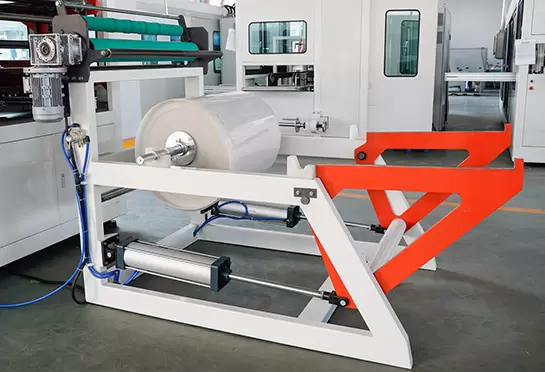

  • Memberi makan lembaran

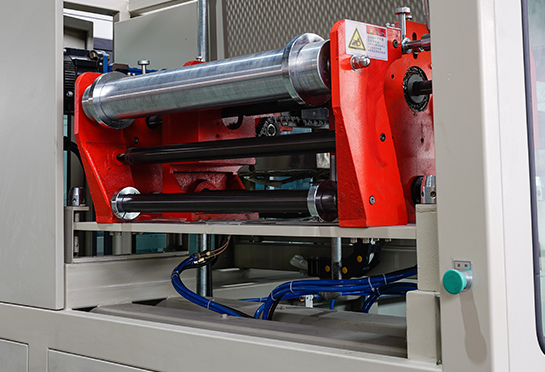

  • Pengiriman lembaran

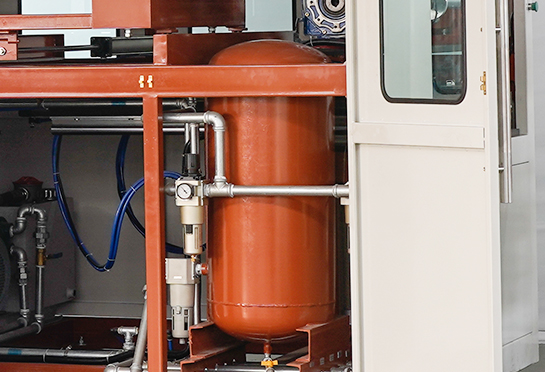

  • Tangki udara
  • Pemanasan

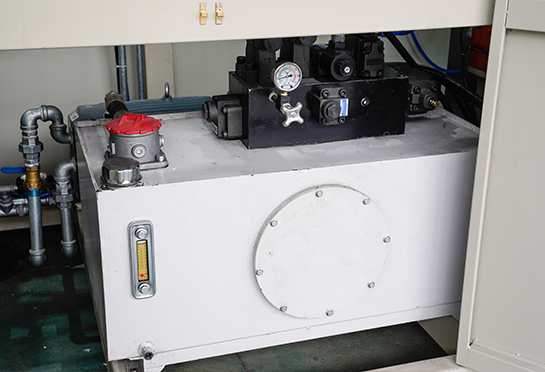

  • Hidrolik
    stasiun

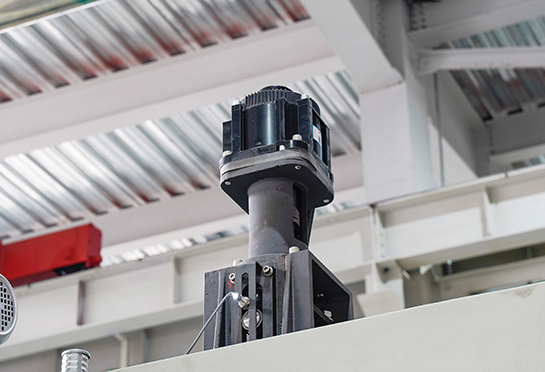

  • Motor servo

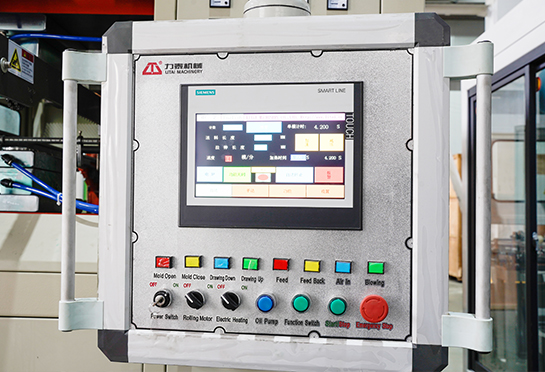

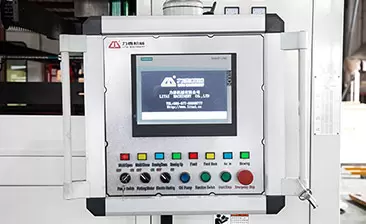

  • Layar sentuh:
    SIEMENS
  • Lembar buang-buang
    mengumpulkan bagian

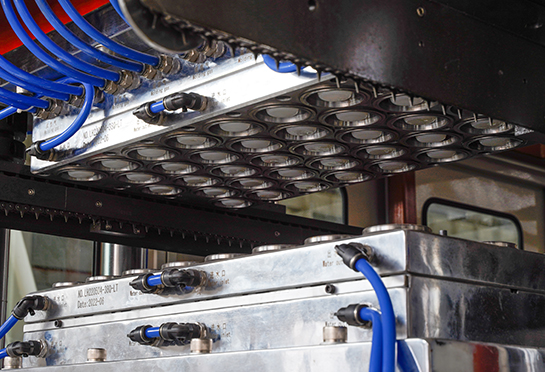

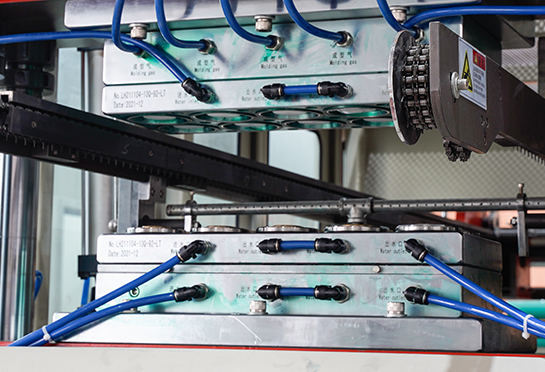

  • Cetakan
    (650*300mm)
Cetakan
(650*300mm)

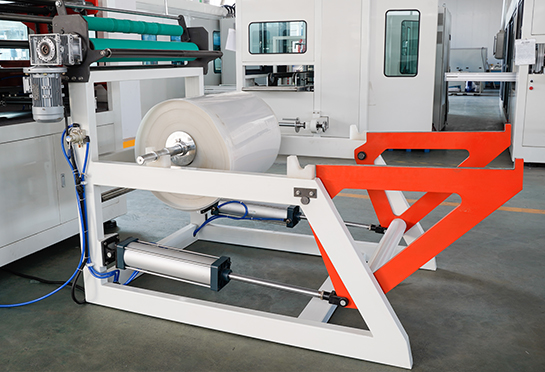

Memberi makan lembaran
Memberi makan lembaran

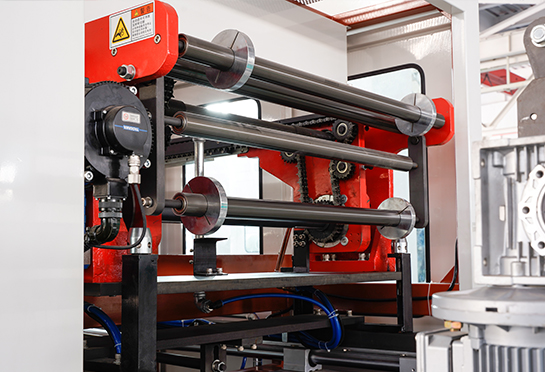

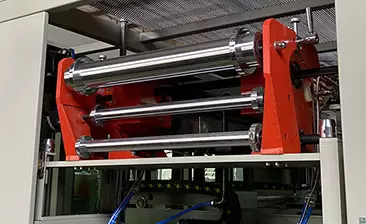

Pengiriman lembaran
Pengiriman lembaran

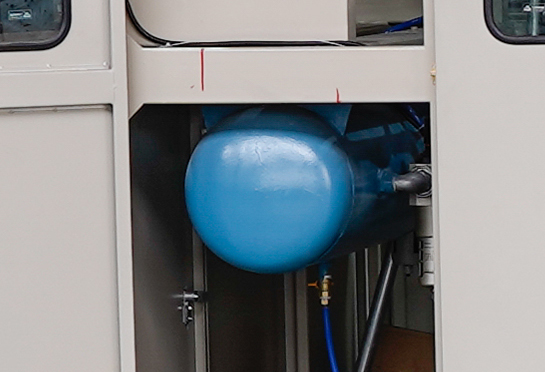

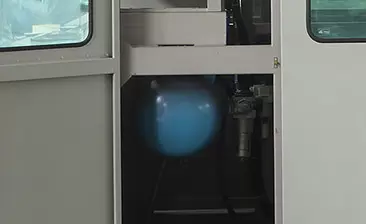

Tangki udara
Tangki udara

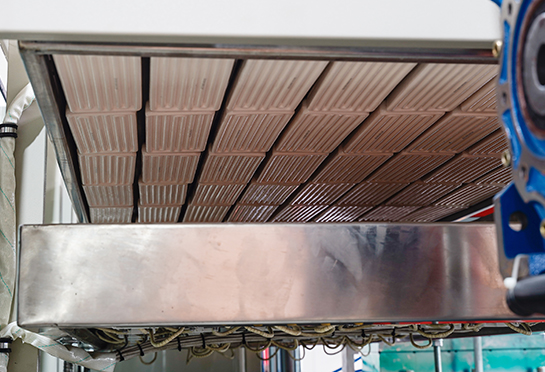

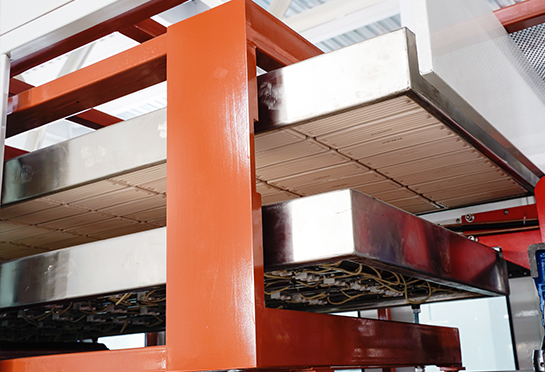

Pemanasan
Pemanasan
Hidrolik
stasiun
Hidrolik
stasiun

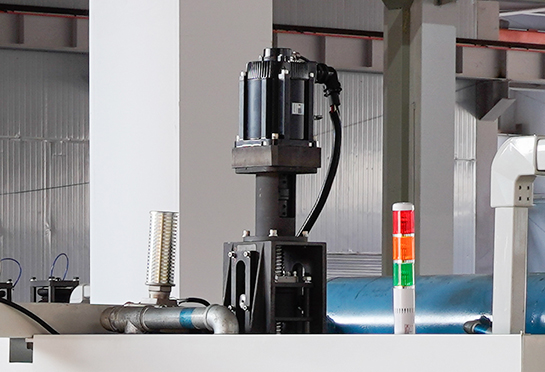

Motor servo
Motor servo
Layar sentuh:
SIEMENS
Layar sentuh:
SIEMENS

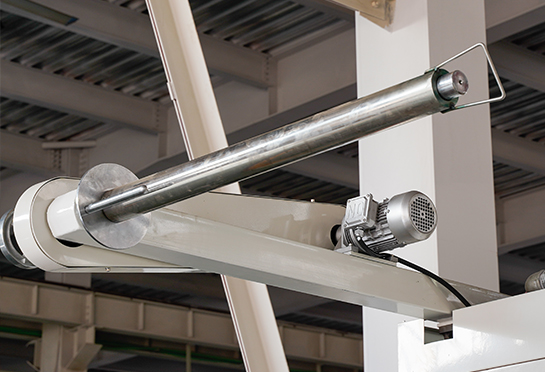

Lembar buang-buang
mengumpulkan bagian
Lembar buang-buang
mengumpulkan bagian
Cetakan
(750*480mm)
  • Memberi makan lembaran
  • Pengiriman lembaran
  • Tangki udara
  • Pemanasan
  • Hidrolik
    stasiun
  • Motor servo
  • Layar sentuh:
    SIEMENS
  • Lembar buang-buang
    mengumpulkan bagian
  • Cetakan
    (750*480mm)


RINGKASAN MESIN

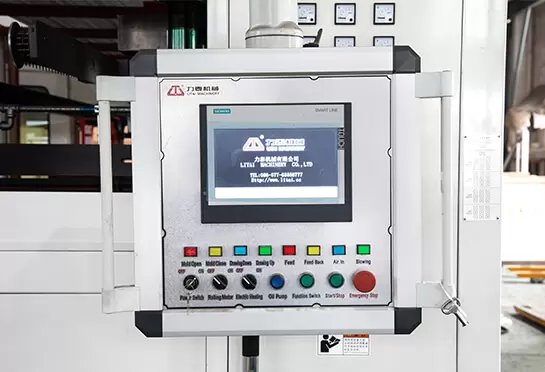

  • Antarmuka manual industri dan PLC SIEMENS (Jerman) membuat otomatisasi tingkat tinggi, kontrol akurat, dan pengoperasian yang mudah. Fungsi penyimpanan dokumen menyederhanakan proses operasional.

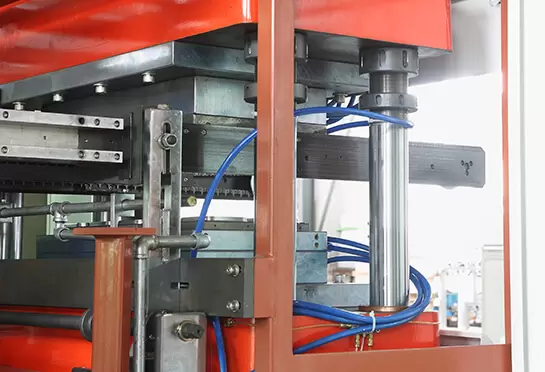

  • Stasiun kerja digerakkan oleh empat pilar pemandu yang stabil (baja GCr15, bagian luarnya berlapis krom keras). Tahan aus, dan memperpanjang umur peralatan.

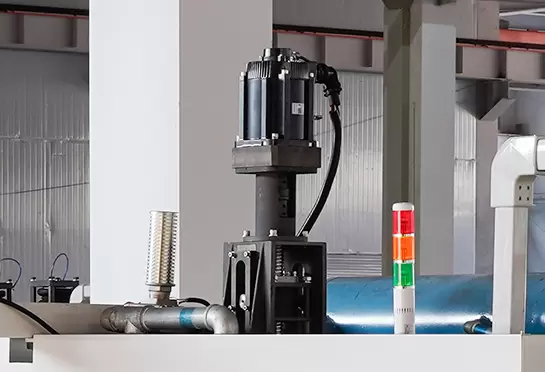

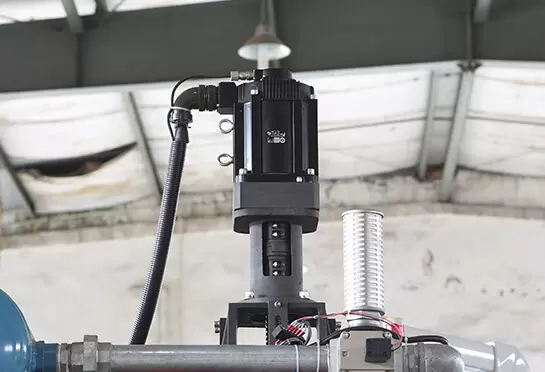

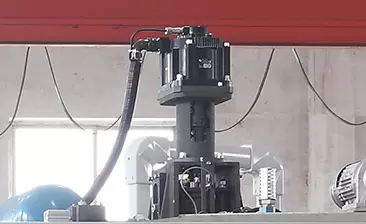

  • Peregangan servomotor YASKAWA (Jepang) mengontrol kecepatan die atas dan bawah, ini dapat mempertahankan kekuatan seragam untuk memastikan bahwa ketebalan bawah setiap cangkir seragam. Dan ser

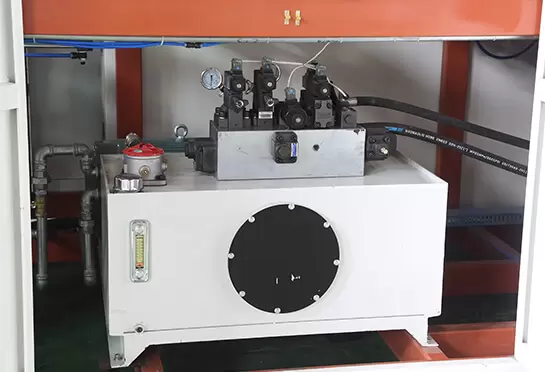

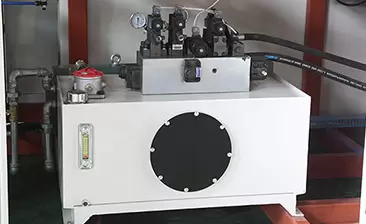

  • Sistem penggerak hidraulik dapat memberikan kecepatan gerakan yang memadai dan kekuatan pukulan yang kuat.
  • Seluruh bagian digerakkan oleh sistem hidrolik, yang andal dan stabil. Menggunakan proximity switch dari ROCKWELL (USA) menghasilkan presisi pemosisian cetakan yang sangat baik.

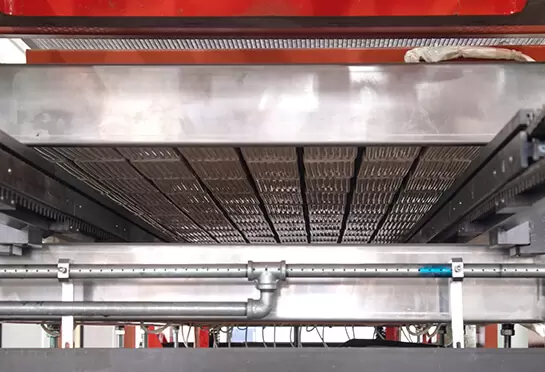

  • Pemanas menambahkan kapas isolasi vakum, yang menunjukkan tingkat respons yang cepat, waktu pemrosesan yang singkat, dan hemat energi.

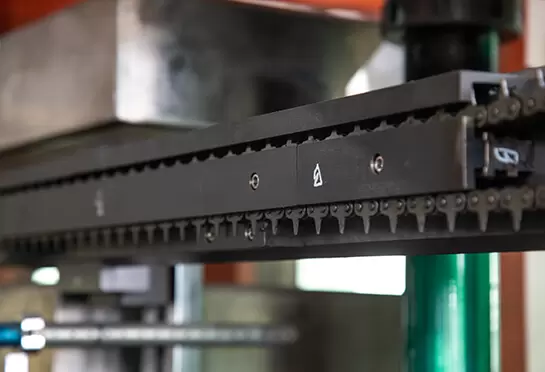

  • Rantai tajam menggunakan 65#Mn, yang memiliki kekuatan lebih tinggi, ketahanan panas dan elastisitas yang lebih baik daripada baja 45#.

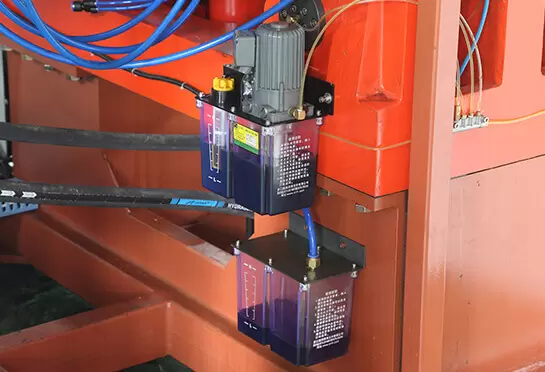

  • Pompa minyak pelumas listrik dapat secara otomatis menyuntikkan minyak pelumas secara teratur dan kuantitatif melalui kontrol komputer di bawah kondisi kontrol tak berawak, yang dapat membuat putaran

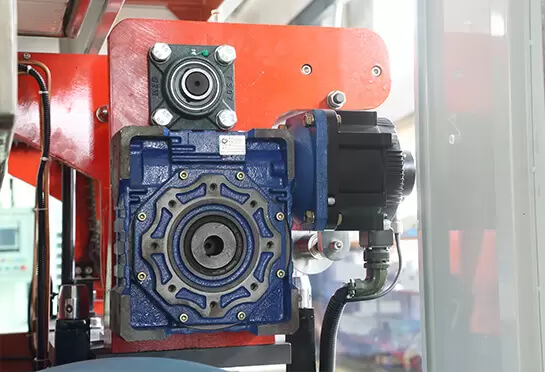

  • Motor servo pengumpanan lembaran mengadopsi merek YASKAWA, dibuat di Jepang, daya pengenalnya adalah 3Kw, memastikan operasi yang stabil dalam proses pemberian makan.
Antarmuka manual industri dan PLC SIEMENS (Jerman) membuat otomatisasi tingkat tinggi, kontrol akurat, dan pengoperasian yang mudah. Fungsi penyimpanan dokumen menyederhanakan proses operasional. Antarmuka manual industri dan PLC SIEMENS (Jerman) membuat otomatisasi tingkat tinggi, kontrol akurat, dan pengoperasian yang mudah. Fungsi penyimpanan dokumen menyederhanakan proses operasional.
Stasiun kerja digerakkan oleh empat pilar pemandu yang stabil (baja GCr15, bagian luarnya berlapis krom keras). Tahan aus, dan memperpanjang umur peralatan. Stasiun kerja digerakkan oleh empat pilar pemandu yang stabil (baja GCr15, bagian luarnya berlapis krom keras). Tahan aus, dan memperpanjang umur peralatan.
Peregangan servomotor YASKAWA (Jepang) mengontrol kecepatan die atas dan bawah, ini dapat mempertahankan kekuatan seragam untuk memastikan bahwa ketebalan bawah setiap cangkir seragam. Dan ser Peregangan servomotor YASKAWA (Jepang) mengontrol kecepatan die atas dan bawah, ini dapat mempertahankan kekuatan seragam untuk memastikan bahwa ketebalan bawah setiap cangkir seragam. Dan ser
Sistem penggerak hidraulik dapat memberikan kecepatan gerakan yang memadai dan kekuatan pukulan yang kuat. Sistem penggerak hidraulik dapat memberikan kecepatan gerakan yang memadai dan kekuatan pukulan yang kuat.

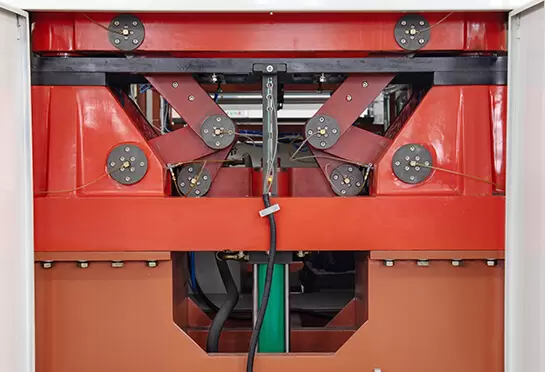

Seluruh bagian digerakkan oleh sistem hidrolik, yang andal dan stabil. Menggunakan proximity switch dari ROCKWELL (USA) menghasilkan presisi pemosisian cetakan yang sangat baik. Seluruh bagian digerakkan oleh sistem hidrolik, yang andal dan stabil. Menggunakan proximity switch dari ROCKWELL (USA) menghasilkan presisi pemosisian cetakan yang sangat baik.
Pemanas menambahkan kapas isolasi vakum, yang menunjukkan tingkat respons yang cepat, waktu pemrosesan yang singkat, dan hemat energi. Pemanas menambahkan kapas isolasi vakum, yang menunjukkan tingkat respons yang cepat, waktu pemrosesan yang singkat, dan hemat energi.
Rantai tajam menggunakan 65#Mn, yang memiliki kekuatan lebih tinggi, ketahanan panas dan elastisitas yang lebih baik daripada baja 45#. Rantai tajam menggunakan 65#Mn, yang memiliki kekuatan lebih tinggi, ketahanan panas dan elastisitas yang lebih baik daripada baja 45#.
Pompa minyak pelumas listrik dapat secara otomatis menyuntikkan minyak pelumas secara teratur dan kuantitatif melalui kontrol komputer di bawah kondisi kontrol tak berawak, yang dapat membuat putaran Pompa minyak pelumas listrik dapat secara otomatis menyuntikkan minyak pelumas secara teratur dan kuantitatif melalui kontrol komputer di bawah kondisi kontrol tak berawak, yang dapat membuat putaran
Motor servo pengumpanan lembaran mengadopsi merek YASKAWA, dibuat di Jepang, daya pengenalnya adalah 3Kw, memastikan operasi yang stabil dalam proses pemberian makan. Motor servo pengumpanan lembaran mengadopsi merek YASKAWA, dibuat di Jepang, daya pengenalnya adalah 3Kw, memastikan operasi yang stabil dalam proses pemberian makan.
