PERALATAN BANTU
Pendingin 15F
Dinginkan cetakan, rel, dan sistem hidrolik saat mesin sedang berjalan
Rumah /

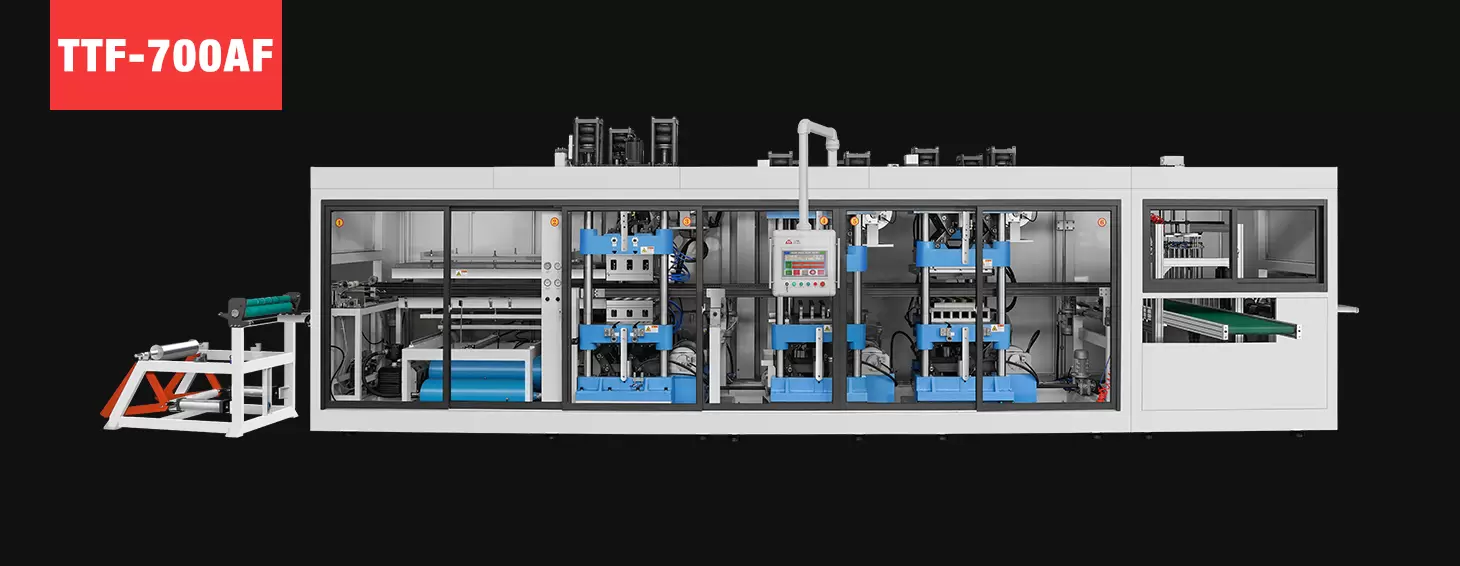

Mesin Thermoforming Empat Stasiun
Mesin Thermoforming Empat Stasiun
Manufaktur dan penjualan industri dan perdagangan
Refrigeran: R22
Kipas Pendingin： 0,55kw*2
Volume tangki air: 150L
Daya terukur: 13,6 kW
Catu daya: 3PH-380V/50Hz
Dimensi: P1500xL850xT1450mm
Berat: 750kg
PERALATAN BANTUTangki Udara 1m³Bagian tambahan dari sistem kompresi udara untuk menjaga tekanan udara tetap stabilVolume: 1,0m³
Tekanan: 0.8Mpa
Suhu Desain： 150℃
Tinggi Total： 2400mm
Diameter Dalam： 800mm
Antarmuka Katup Pelepas: Rp 11/2
Antarmuka Katup Pembuangan: R 1/2
PERALATAN BANTUKompresor Udara
TK-3.6Dapatkan cukup udara selama pencetakanTekanan Kerja: 0.8Mpa
Perpindahan Udara: 3,6m³/menit
Daya Motor： 3PH-380V/50Hz
Dimensi: 1150x900x1350mm
Catu daya: 3PH-380V/50Hz
Metode pendinginan: Pendinginan udara
Jumlah pelumas: Sekitar 27L
PARAMETER TEKNIS UTAMA
| Model |
| Area Pembentukan (Maks.) |
| Kedalaman Pembentukan (Maks.) |
| Ketebalan lembaran |
| Kecepatan Pembentukan (Maks.) |
| Tekanan udara |
| Konsumsi udara |
| Konsumsi air |
| Lebar lembar (Maks.) |
| Lembar yang cocok |
| Sumber Daya listrik |
| Kekuatan yang digunakan |
| Kekuatan pemanas |
| Nilai daya |
| Prosedur |
| Dimensi |
| Berat |
| 700 mm x 550 mm |
| 120mm |
| 0,2-1,6mm |
| 30 kali/menit |
| 0.6-0.8mpa |
| 3,6 m³/mnt |
| 0,7 m³/jam |
| 730mm |
| PP, PS, PINGGUL, PET, PVC, PLA dll. |
| AC 380V, 50Hz, Tiga-fase, Empat-kawat |
| 105Kw |
| 118Kw |
| 210Kw |

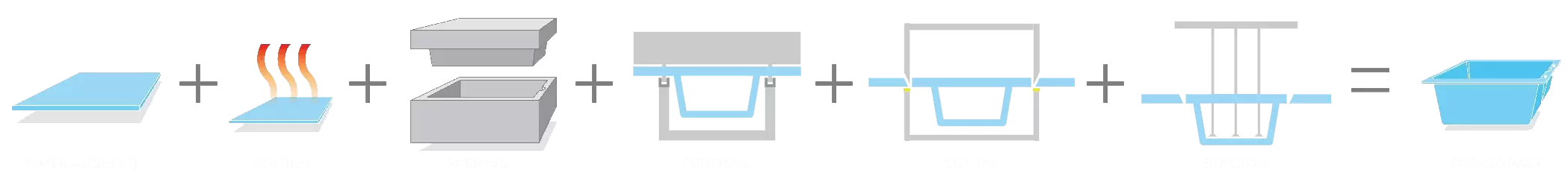

| Feeding-Heating- Forming-Punching-Cutting-Stacking-Recycle |
| L13000*W4500*H2800mm |
| Tentang 25T |
| 700 mm x 550 mm |
| 120mm |
| 0,2-1,6mm |
| 30 kali/menit |
| 0.6-0.8mpa |
| 3,6 m³/mnt |
| 0,7 m³/jam |
| 730mm |
| PP, PS, PINGGUL, PET, PVC, PLA dll. |
| AC 380V, 50Hz, Tiga-fase, Empat-kawat |
| 105Kw |
| 118Kw |
| 210Kw |
| Feeding-Heating- Forming-Punching-Cutting-Stacking-Recycle |
| L13000*W4500*H2800mm |
| Tentang 25T |
Keamanan tinggi
Stabilitas tinggi
Kebisingan rendah
Energi rendah
konsumsi
Pemanfaatan tinggi
Sepenuhnya otomatis

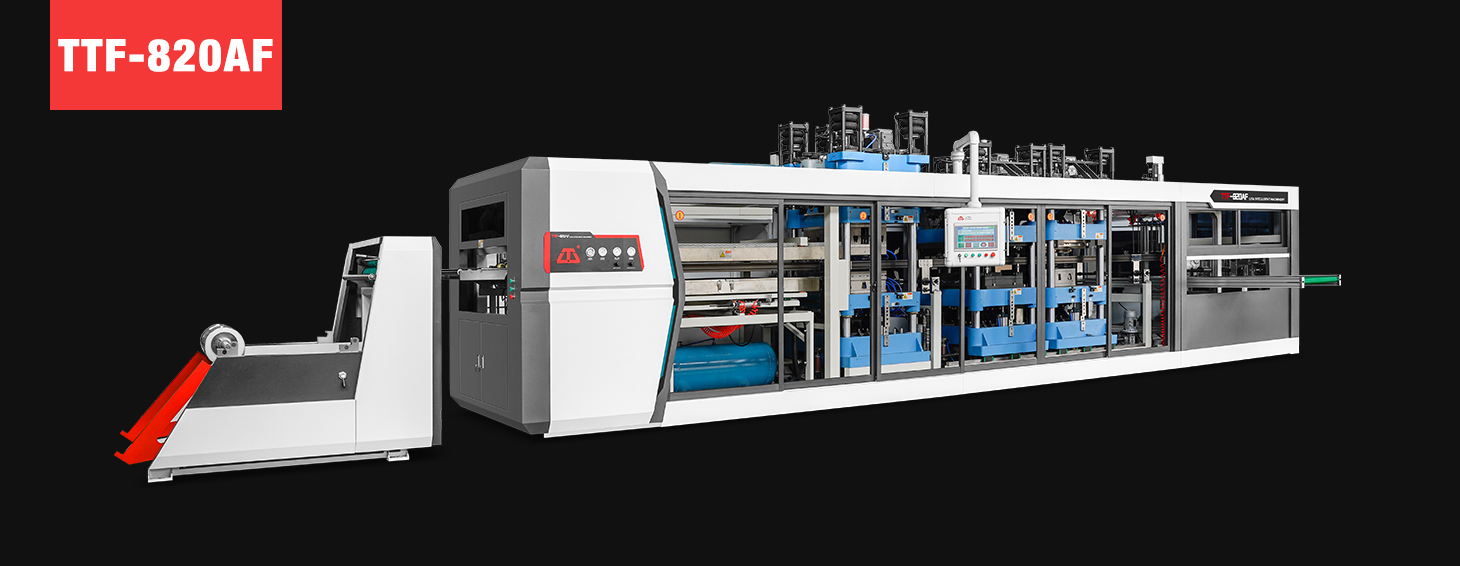

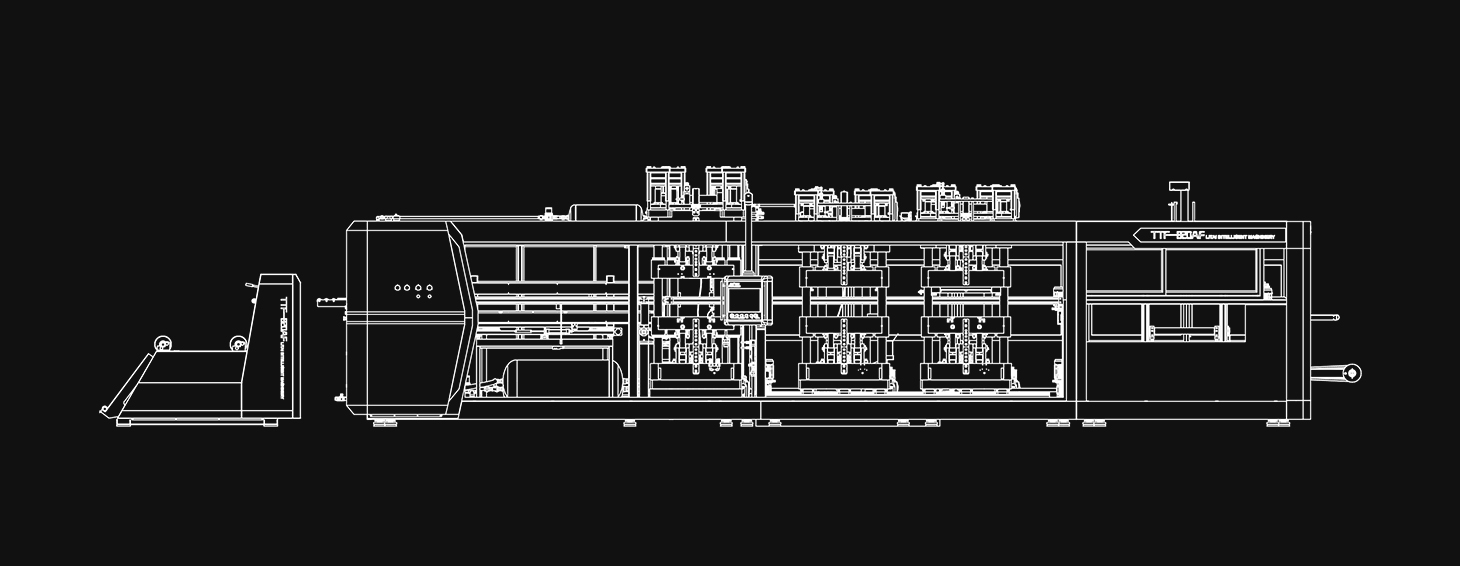

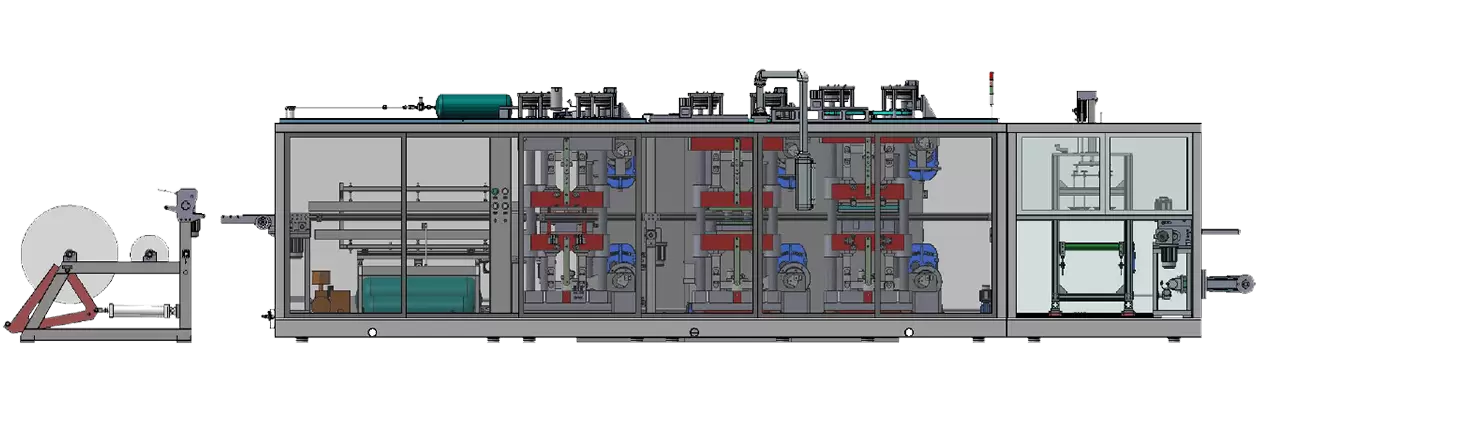

Diagram garis TTF-820AF

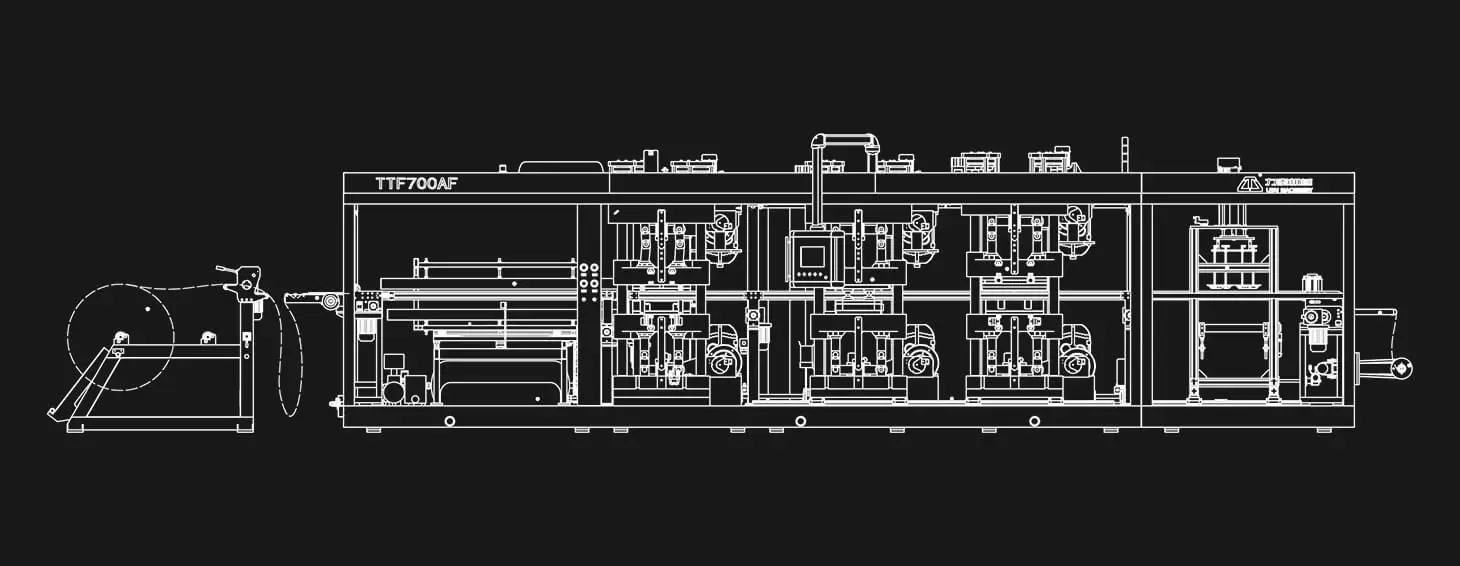

Diagram garis TTF-700AF

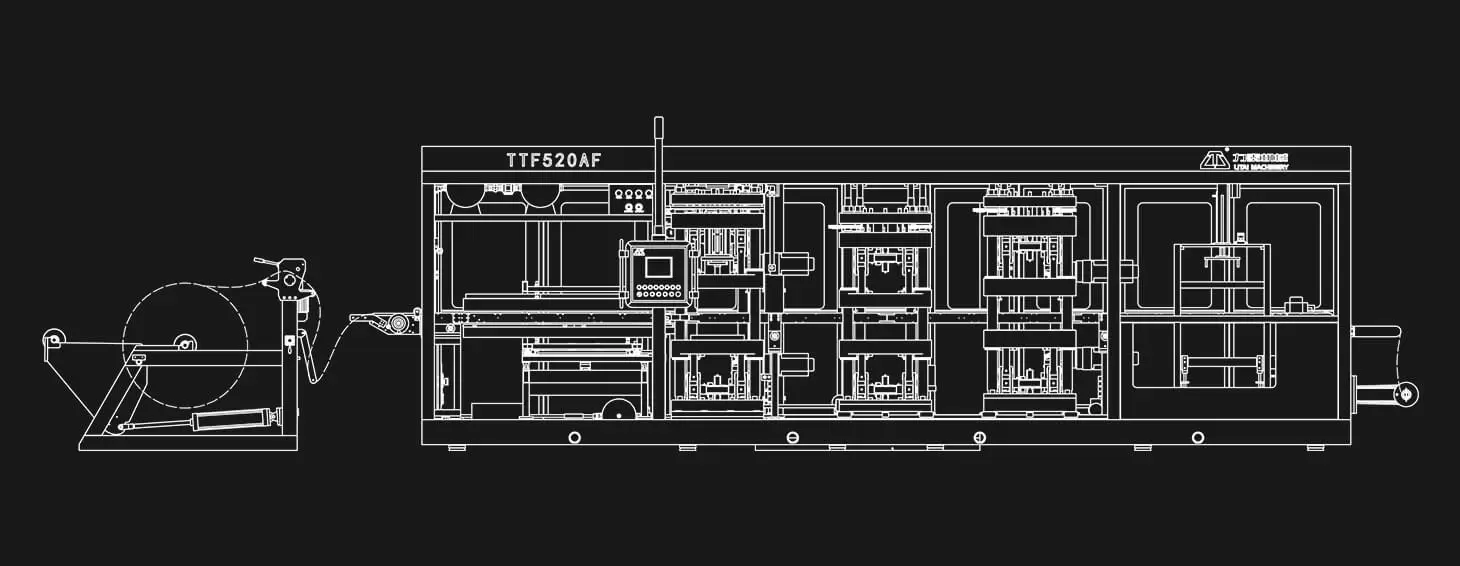

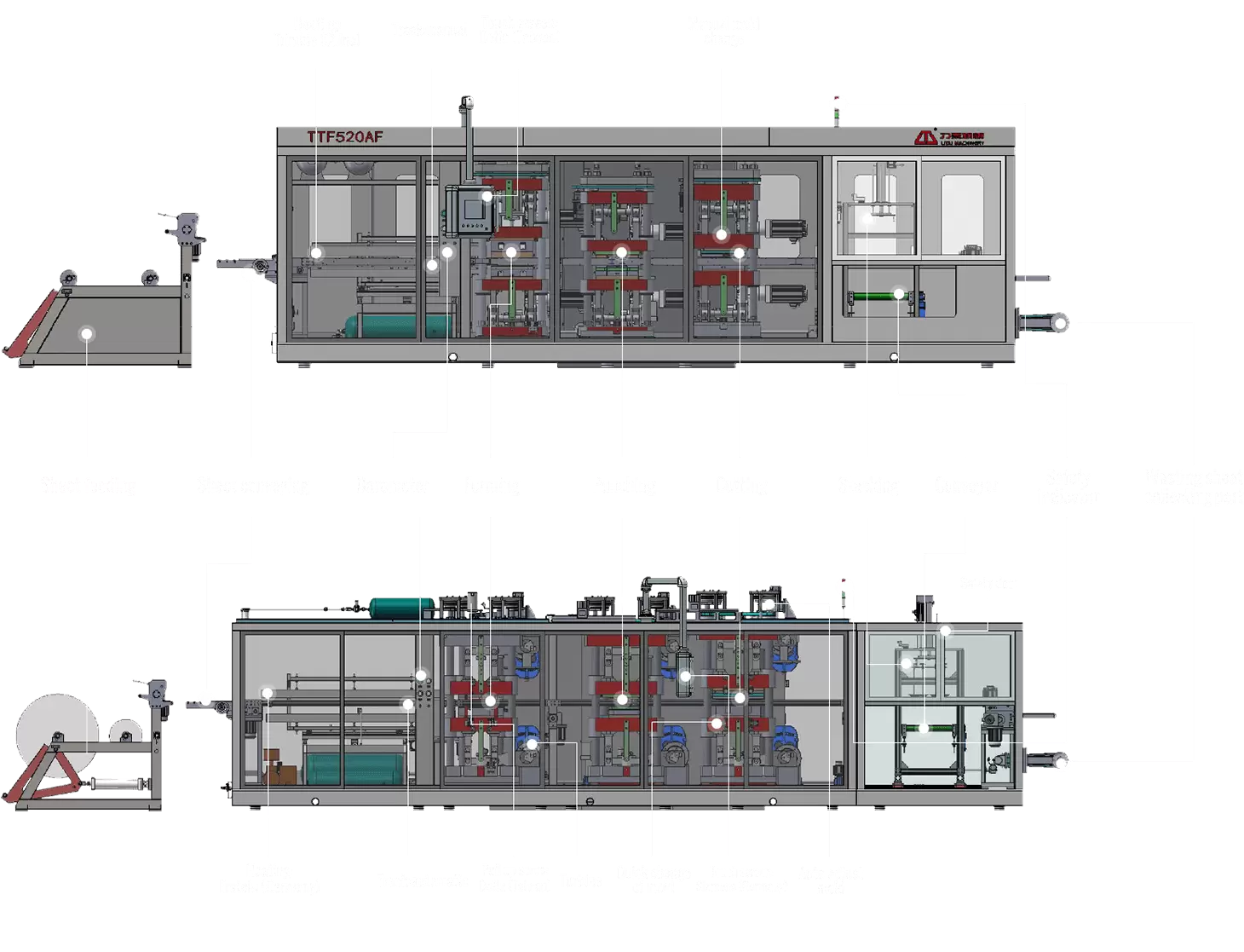

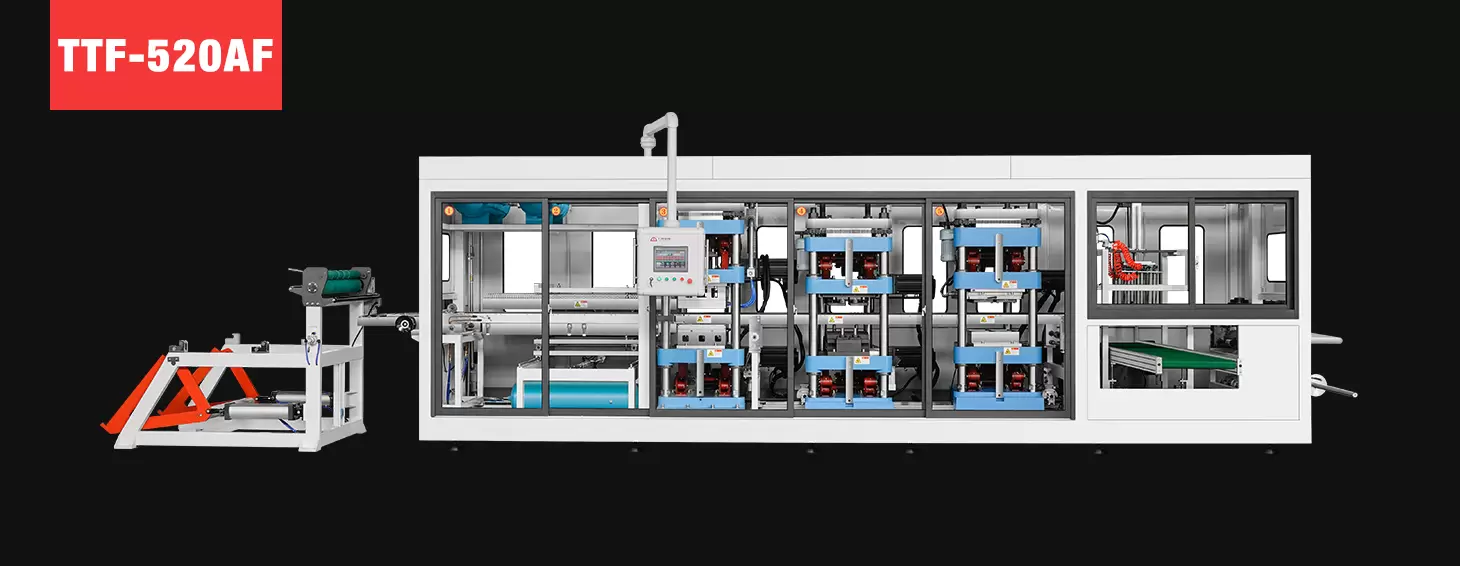

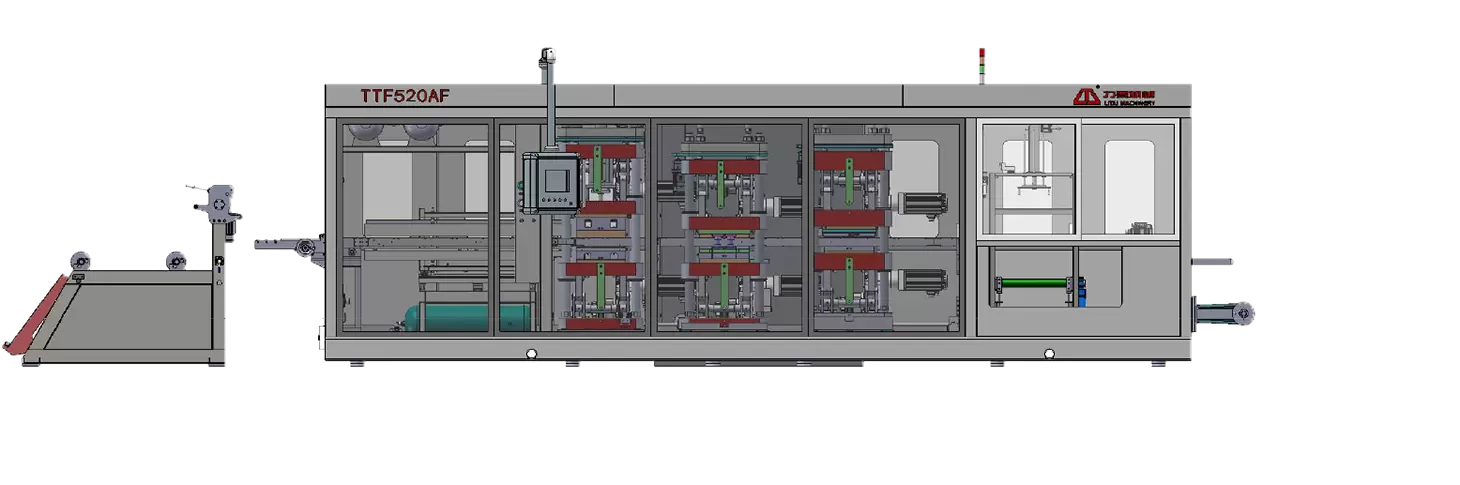

Diagram garis TTF-520AF
Aplikasi

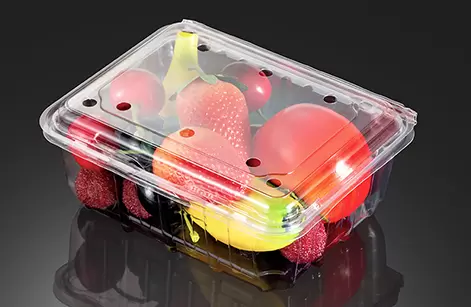

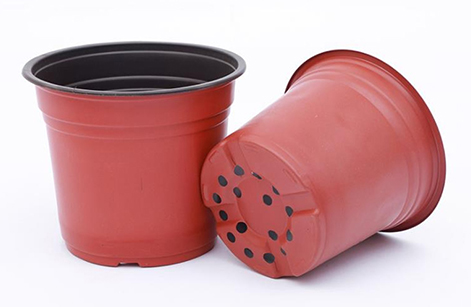

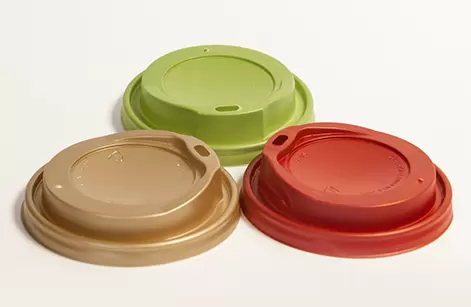

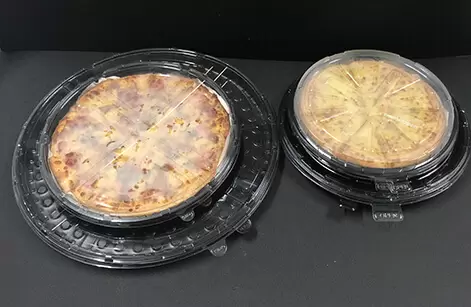

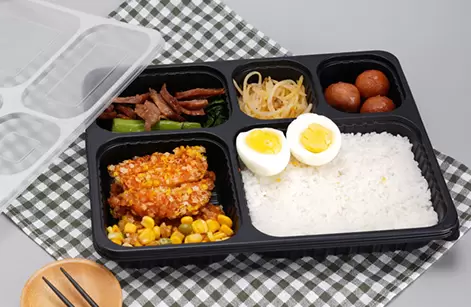

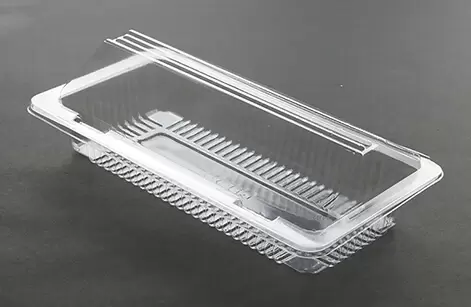

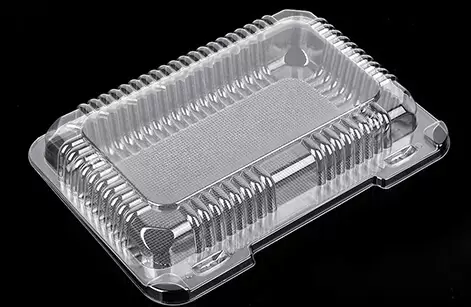

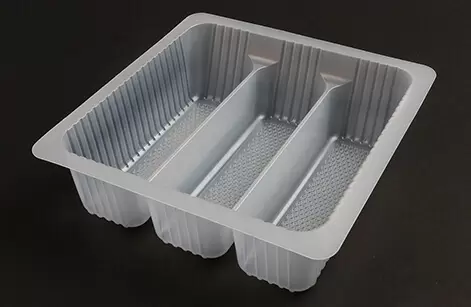

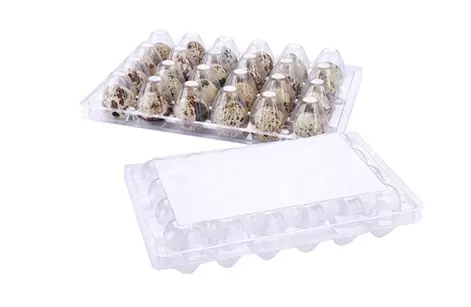

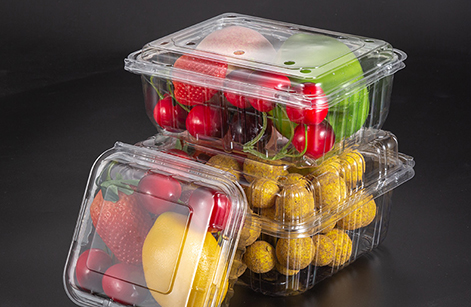

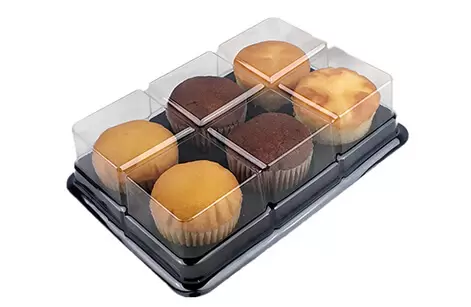

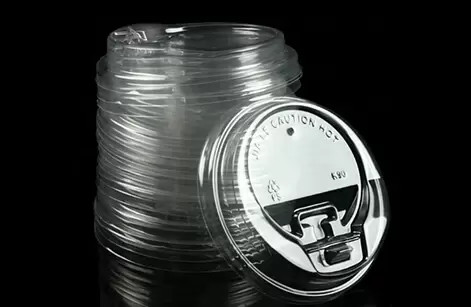

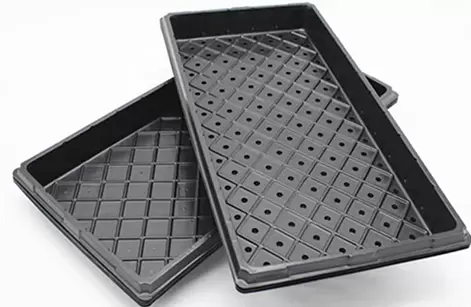

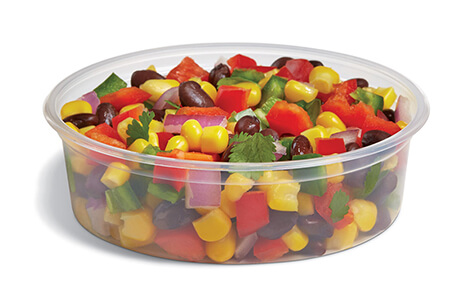

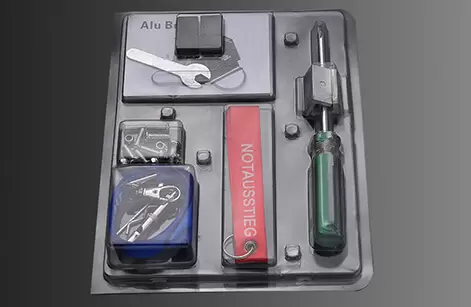

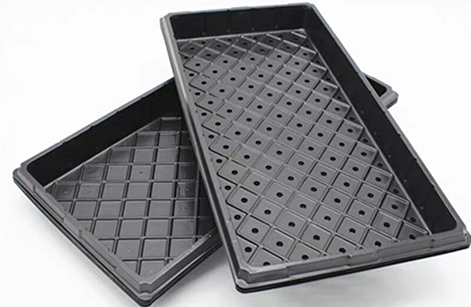

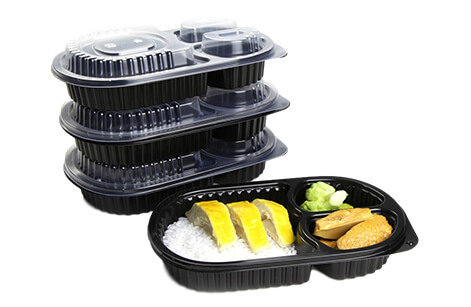

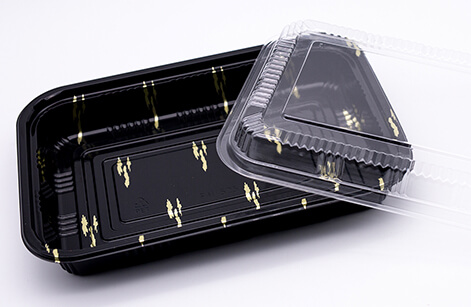

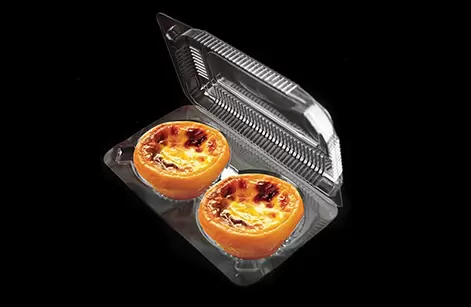

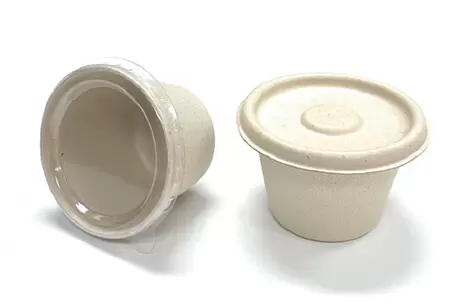

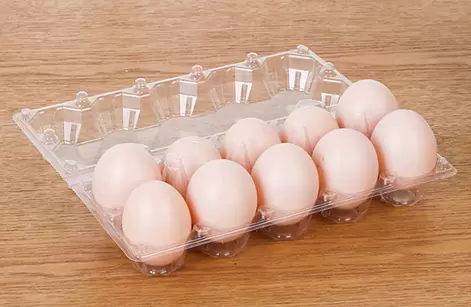

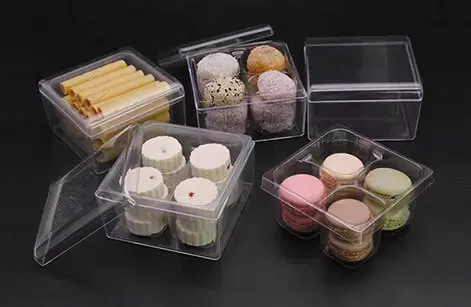

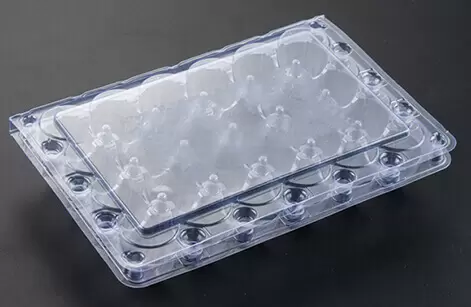

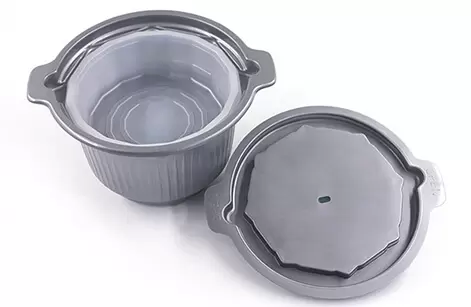

Mesin thermoforming full-otomatis seri TTF adalah yang terbaru produk inti yang dikembangkan. Mesin thermoforming plastik menggabungkan pembentukan, meninju, memotong, dan menumpuk ke dalam proses. Untuk produksi produk plastik sekali pakai. Cocok untuk sebagian besar permintaan pelanggan, dapat menghasilkan nampan plastik, wadah clamshell, kotak makan siang, kotak buah lubang lateral, tutup, nampan ampul, kotak stroberi dan blueberry, dll wadah plastik berlubang. Mesin sepenuhnya digerakkan oleh motor servo. Operasi yang stabil, kebisingan rendah, efisiensi tinggi, kualitas tinggi.

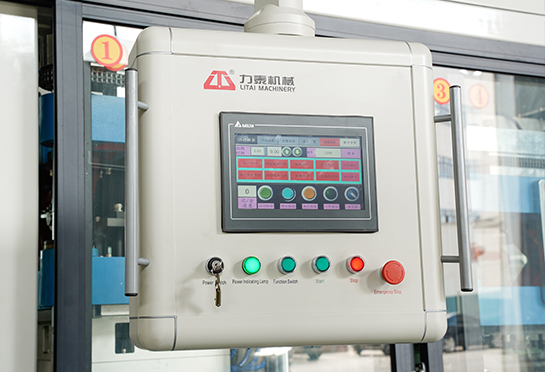

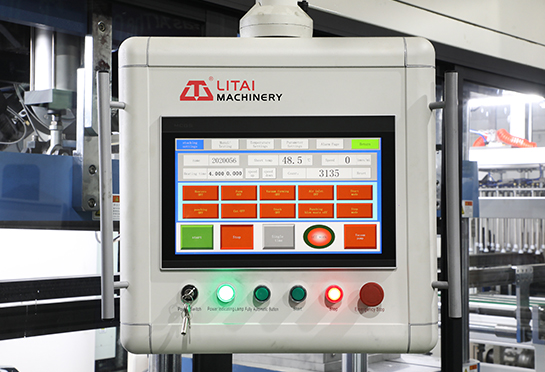

Layar sentuh:
Detla (Taiwan) Track:manual Cetakan manual
mengubah
Detla (Taiwan) Track:manual Cetakan manual
mengubah
- Pengangkutan lembaran
- Pengangkutan lembaran
- Pemanas:
Trimble (Tiongkok)
- Lacak: manual
- Layar sentuh:
Detla (Taiwan)
- Cetakan manual
mengubah
- Pembentukan
- Meninju
- Pemotongan
- Penumpukan
- Keamanan
indikator - Konveyor
- Lembar pemborosan
mengumpulkan bagian

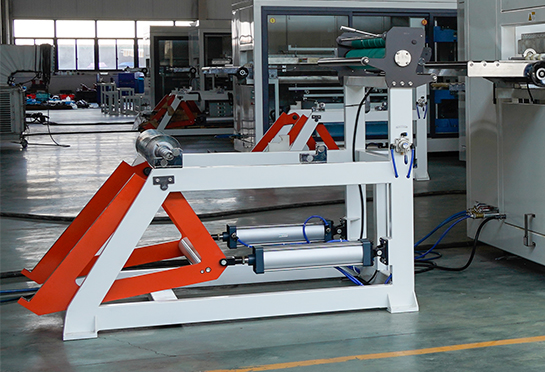

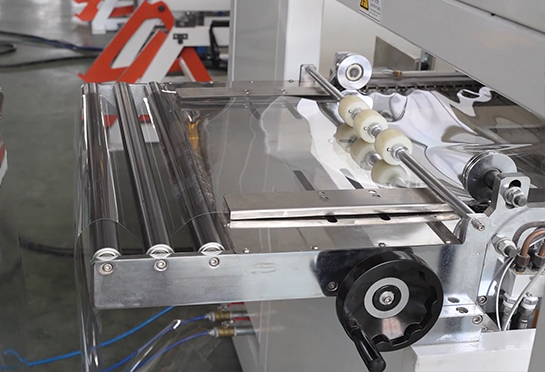

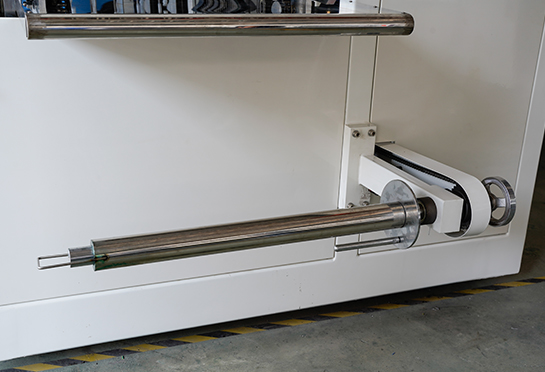

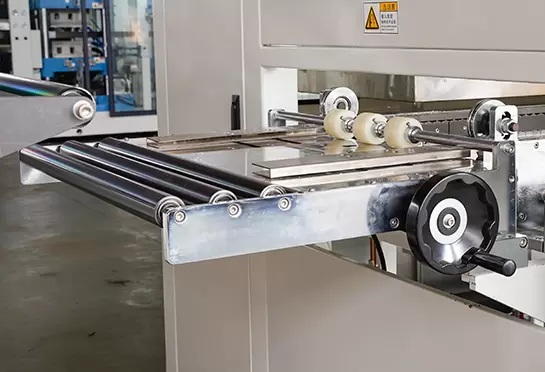

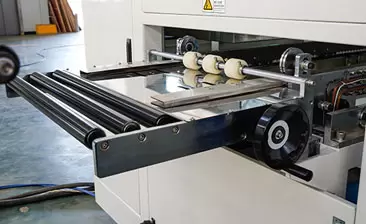

Pemberian makan lembaran
Pemberian makan lembaran

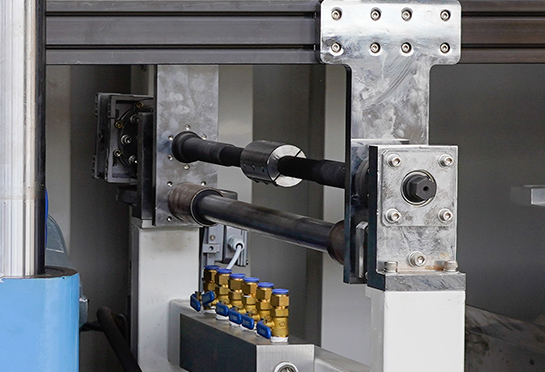

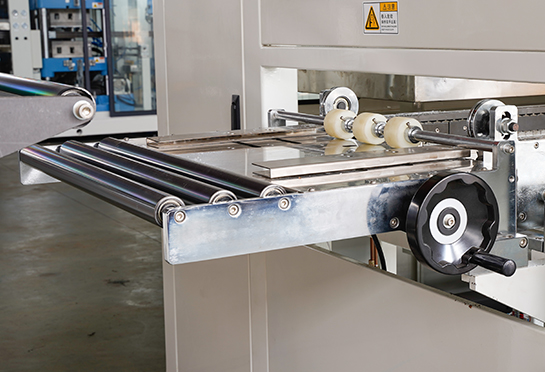

Pengangkutan lembaran
Pengangkutan lembaran

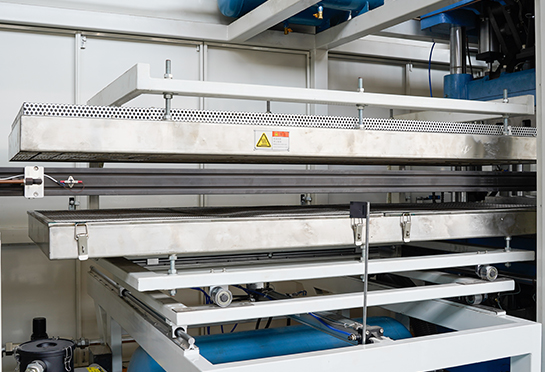

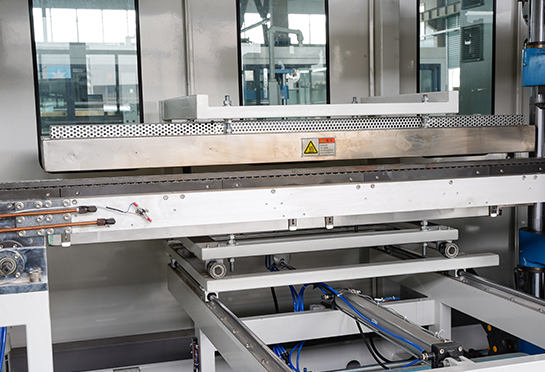

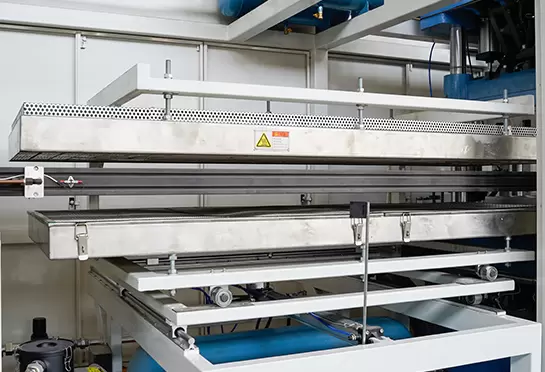

Pemanas:
Elstein (Jerman)
Elstein (Jerman)
Pemanas:
Elstein (Jerman)
Elstein (Jerman)

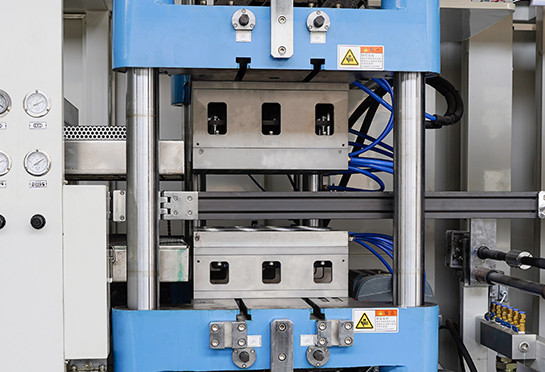

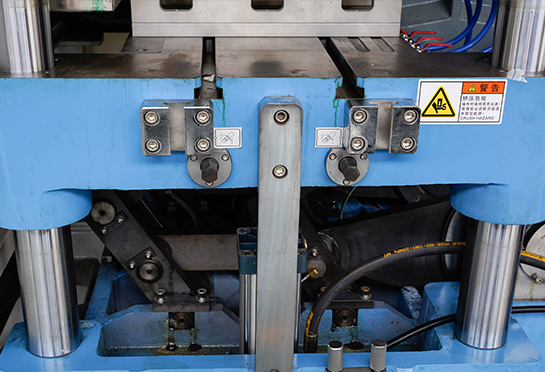

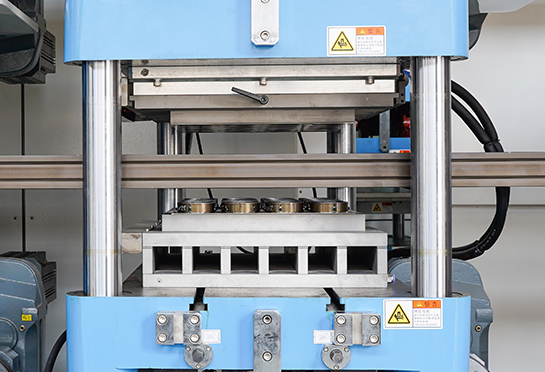

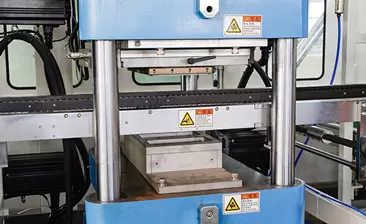

Pembentukan
Pembentukan

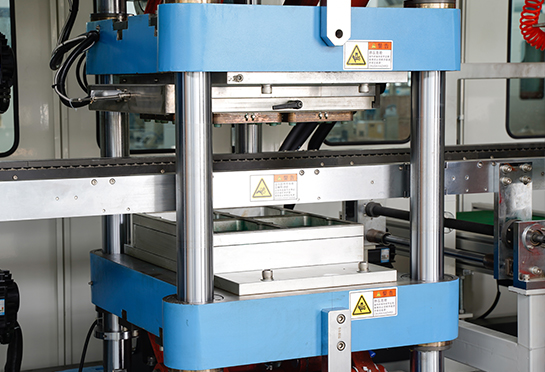

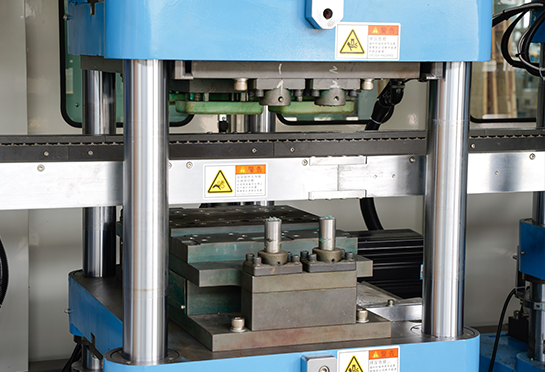

Meninju
Meninju

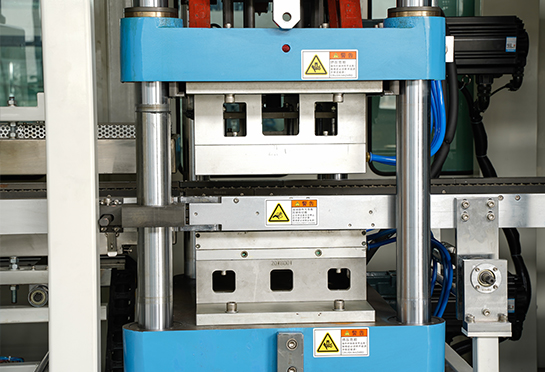

Pemotongan
Pemotongan

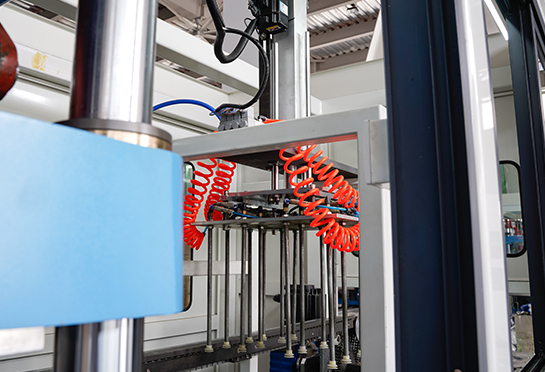

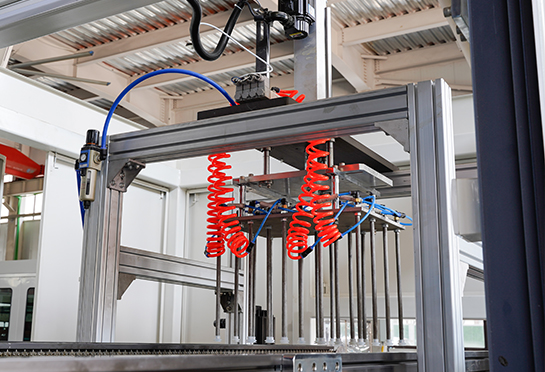

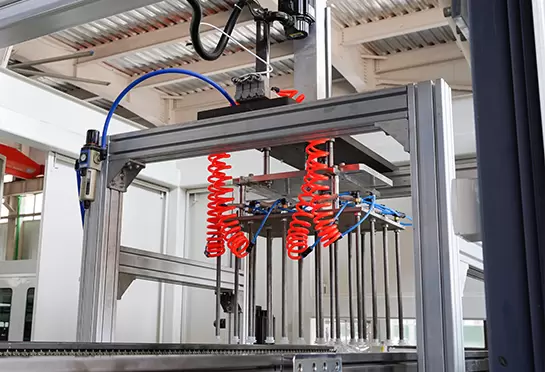

Penumpukan
Penumpukan

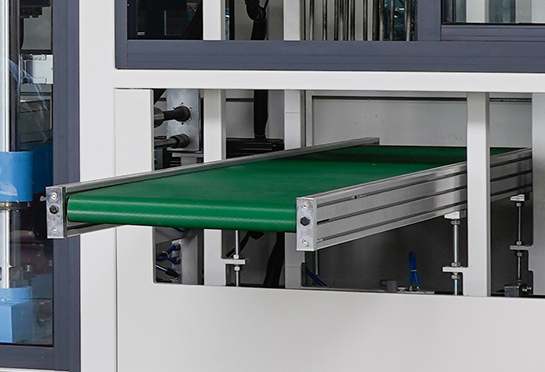

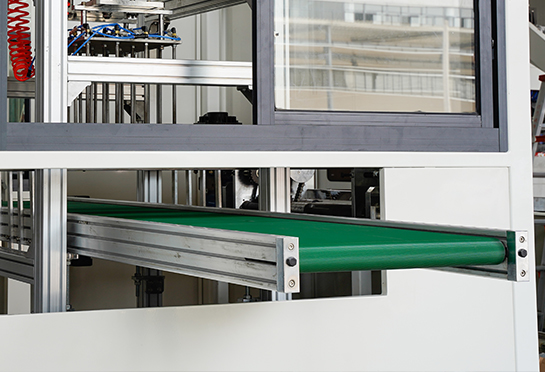

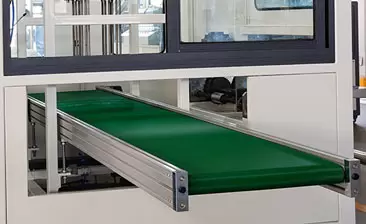

Konveyor
Konveyor
Keamanan
indikator![]()
indikator
Keamanan
indikator
indikator

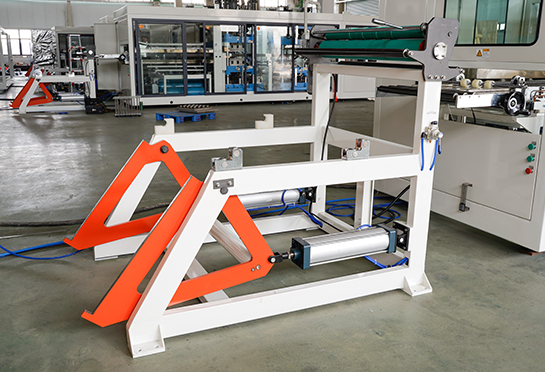

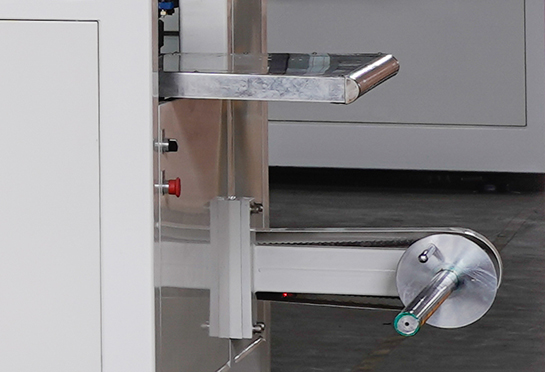

Lembar pemborosan
mengumpulkan bagian
mengumpulkan bagian
Lembar pemborosan
mengumpulkan bagian
mengumpulkan bagian
- Pemberian makan lembaran
- Pengangkutan lembaran
- Pemanas:
Erstein (Jerman)
- Lacak:otomatis

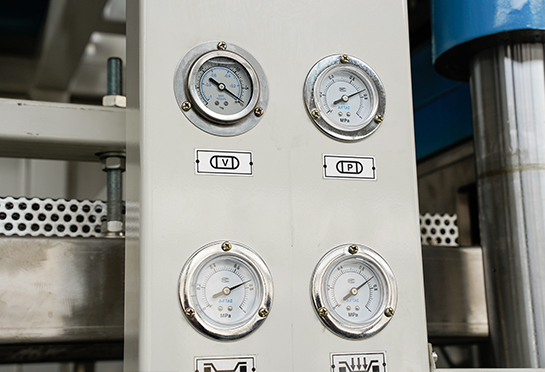

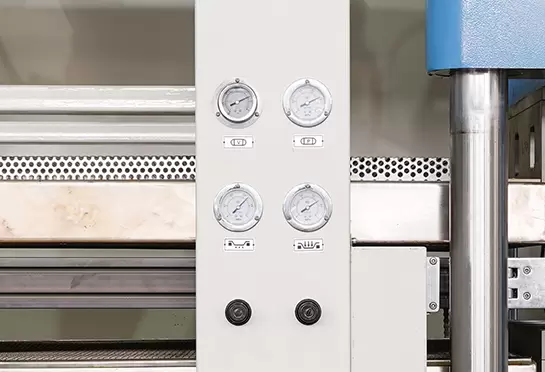

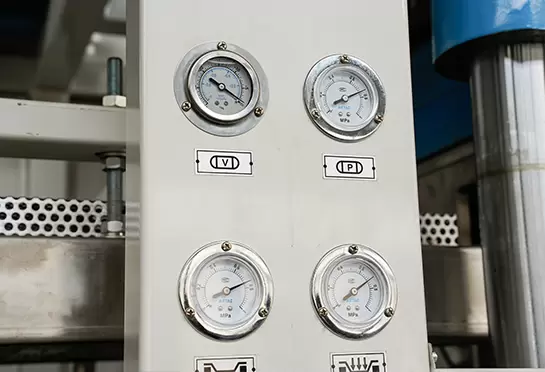

- Barometer
- Tarik servo ke atas:
Detla (Taiwan)

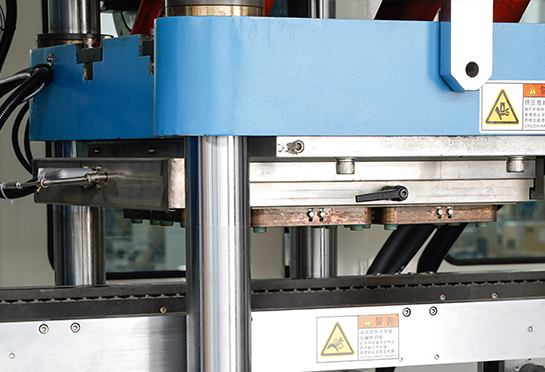

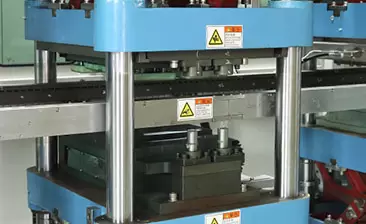

- Pembentukan

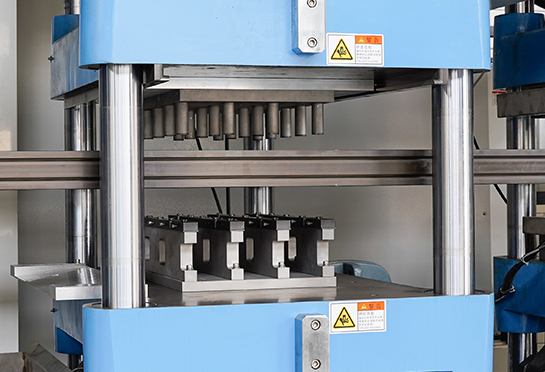

- Meninju

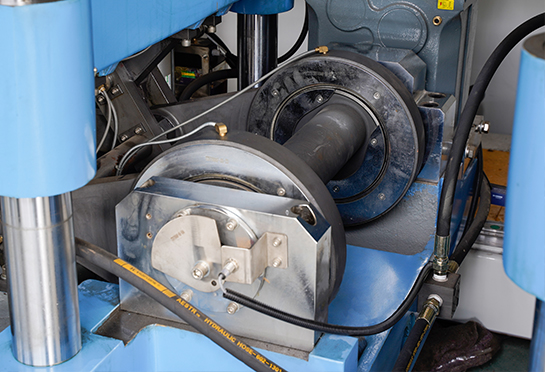

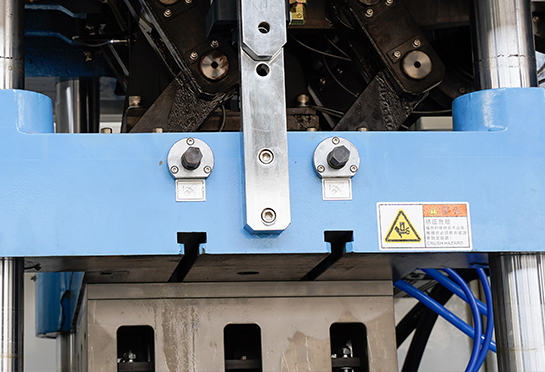

- Roda eksentrik

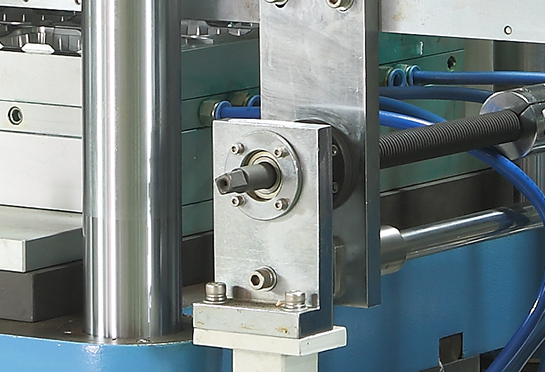

- Perubahan cetakan yang cepat
- Indikator Keamanan
- Penyesuaian otomatis
cetakan
- Pemotongan
- Layar sentuh:
Siemens (Jerman)
- Keamanan
indikator - Penumpukan
- Konveyor
- Lembar pemborosan
mengumpulkan bagian
- Keamanan
Indikator - Perubahan cetakan yang cepat
Tarik Barometer Servo:
Detla (Taiwan) Jalur: otomatis Perubahan cepat
cetakan Layar sentuh:
Siemens (Jerman) Eksentrik
roda Penyesuaian otomatis
cetakan
Detla (Taiwan) Jalur: otomatis Perubahan cepat
cetakan Layar sentuh:
Siemens (Jerman) Eksentrik
roda Penyesuaian otomatis
cetakan
RINGKASAN MESIN

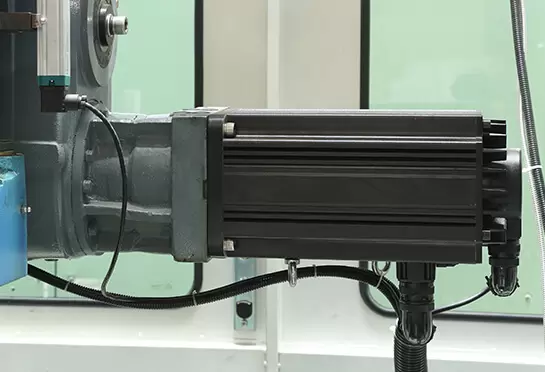

- Setiap motor servo memiliki perlindungan kelebihan beban untuk kerja mesin yang berlebihan.

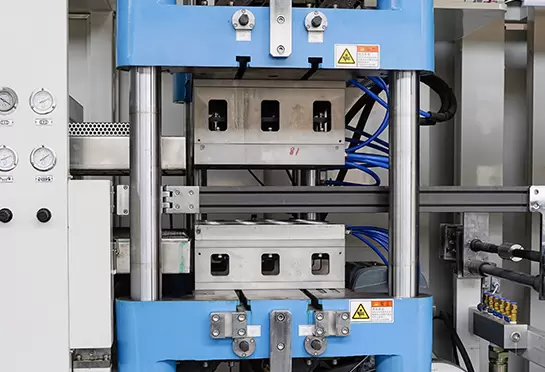

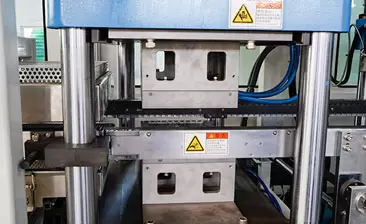

- Ada perangkat perubahan cetakan cepat, yang sangat mempersingkat waktu untuk perubahan cetakan.

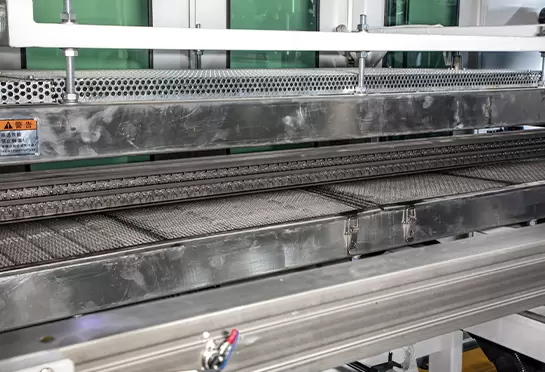

- Mesin mengadopsi sistem suhu PID, ini menunjukkan presisi tinggi, dan toleransi kontrol suhu 1℃.

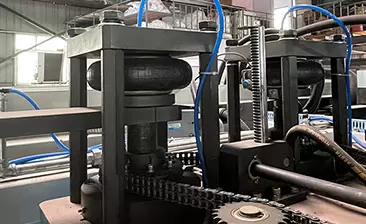

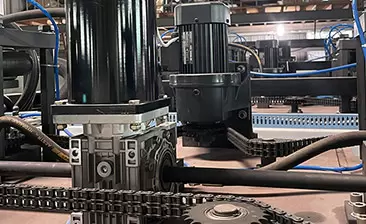

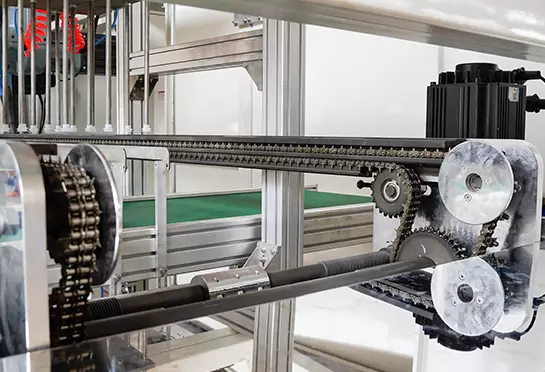

- Rantai bergigi terbuat dari 65#Mn, membantu menyampaikan lembaran. Rel aluminium dengan pendingin air, hemat air.

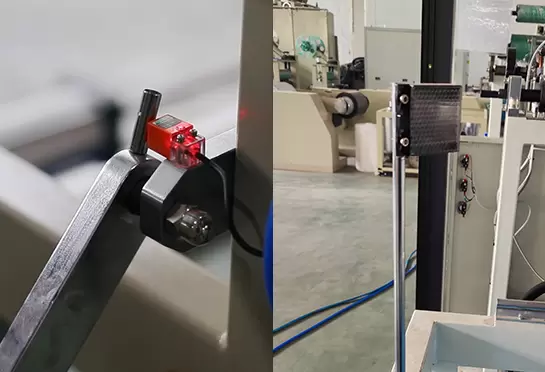

- Pengumpanan dan pemanas bagian memiliki saklar optoelektronik untuk mencegah kesalahan operasi dari proses produksi.

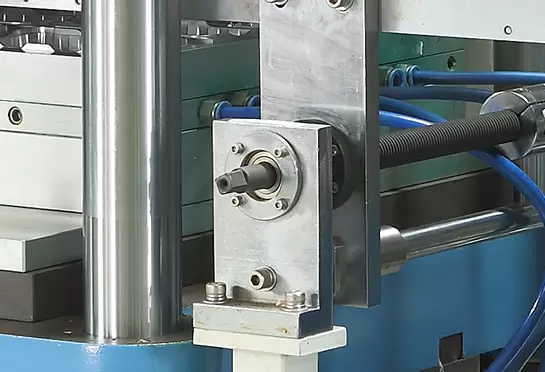

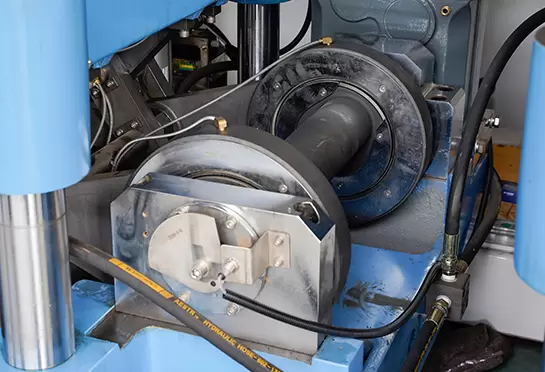

- Setiap stasiun digerakkan oleh struktur hubungan engkol eksentrik.

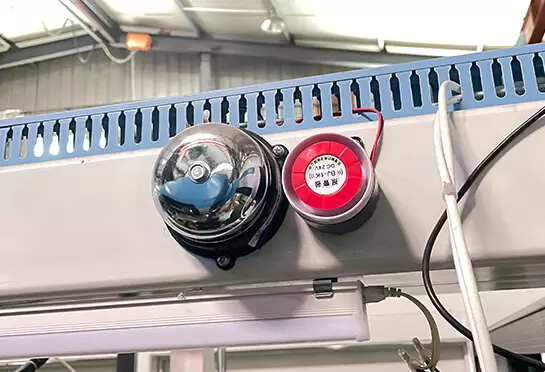

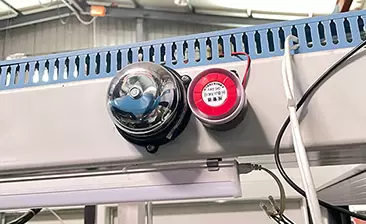

- Ada fungsi alarm dari pintu geser.

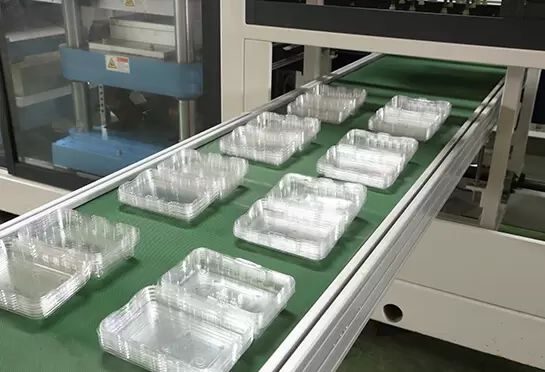

- Barycenter rendah dan tinggi produk jadi serta pengoperasian yang stabil memastikan pengoperasian yang mudah dan tampilan yang ramah.
Setiap motor servo memiliki perlindungan kelebihan beban untuk kerja mesin yang berlebihan.
Ada perangkat perubahan cetakan cepat, yang sangat mempersingkat waktu untuk perubahan cetakan.
Mesin mengadopsi sistem suhu PID, ini menunjukkan presisi tinggi, dan toleransi kontrol suhu 1℃.
Rantai bergigi terbuat dari 65#Mn, membantu menyampaikan lembaran. Rel aluminium dengan pendingin air, hemat air.
Pengumpanan dan pemanas bagian memiliki saklar optoelektronik untuk mencegah kesalahan operasi dari proses produksi.
Setiap stasiun digerakkan oleh struktur hubungan engkol eksentrik.
Ada fungsi alarm dari pintu geser.
Barycenter rendah dan tinggi produk jadi serta pengoperasian yang stabil memastikan pengoperasian yang mudah dan tampilan yang ramah.
