Rumah / Mesin Thermoforming Tiga Stasiun
Mesin Thermoforming Tiga Stasiun
Manufaktur dan penjualan industri dan perdagangan
  • PERALATAN BANTU
    Pendingin 15F
    Mendinginkan cetakan, rel, dan sistem hidrolik saat alat berat bekerja

    Pendingin: R22

    Kipas Pendingin: 0,55kw*2

    Volume tangki air: 240L

    Nilai daya: 13,6 kw

    Catu daya: 3PH-380V/50Hz

    Dimensi: 1750*930*1600mm

    Berat: 420kg

  • PERALATAN BANTU

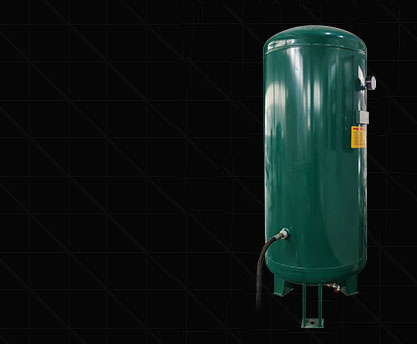

    Tangki Udara 1m³
    Merupakan bagian tambahan dari sistem kompresi udara untuk menjaga kestabilan tekanan udara

    Volume: 1,0m³

    Tekanan: 0,8Mpa

    Suhu Desain: 150℃

    Tinggi Total: 2400mm

    Diameter dalam: 800mm

    Antarmuka Relief Valve: Rp 11/2

    Antarmuka Katup Pembuangan: R 1/2

  • PERALATAN BANTU
    Kompresor udara
    TK-3.6
    Dapatkan udara yang cukup selama pencetakan

    Tekanan Kerja: 0,8Mpa

    Pemindah Udara: 3,6m³/mnt

    Daya Motor: 3PH-380V/50Hz

    Dimensi: 1150x900x1350mm

    Catu daya: 3PH-380V/50Hz

    Metode pendinginan: Berpendingin udara

    Kuantitas pelumas: Sekitar 27L

PARAMETER TEKNIS UTAMA
Model
membentuk daerah520mm x 400mm700mm x 550mm
Kedalaman Pembentukan (Maks.)110mm120mm
Ketebalan lembaran0.2-2.0mm0.2-2.0mm
Kecepatan Pembentukan (Maks.)30 kali/menit35 kali/menit
Tekanan udara0.6-0.8mpa0.6-0.8mpa
Konsumsi udara3,0 m³/mnt3,6 m³/mnt
Konsumsi air0,7 m³/jam0,7 m³/jam
Lebar lembar (Maks.)550mm730mm
Lembar yang cocokPP, PS, PINGGUL, PET, PVC, PLA dll.PP, PS, PINGGUL, PET, PVC, PLA dll.
Sumber Daya listrikAC 380V, 50Hz, Tiga-fase, Empat-kawatAC 380V, 50Hz, Tiga-fase, Empat-kawat
Kekuatan yang digunakan50Kw95Kw
Nilai daya100Kw190Kw
Kekuatan pemanas75Kw118Kw
ProsedurMembentuk-memotong-susunMembentuk-memotong-susun
DimensiL9700*W4600*H2700mmL13000*W4700*H2750mm
BobotTentang 9.0TTentang 19.0T
Model
Area Pembentukan (Maks.)
Kedalaman Pembentukan (Maks.)
Ketebalan lembaran
Kecepatan Pembentukan (Maks.)
Tekanan udara
Konsumsi udara
Konsumsi air
Lebar lembar (Maks.)
Lembar yang cocok
Sumber Daya listrik
Kekuatan yang digunakan
Kekuatan pemanas
Nilai daya
Prosedur
Dimensi
Berat
520mm x 400mm
110mm
0,2-1,6mm
30 kali/menit
0.6-0.8mpa
3,0 m³/mnt
0,7 m³/jam
550mm
PP, PS, PINGGUL, PET, PVC, PLA dll.
AC 380V, 50Hz, Tiga-fase, Empat-kawat
50Kw
75Kw
110Kw
Feeding-Heating- Forming-Cutting-Stacking-Recycle
L8200*W4650*H2670mm
Tentang 9T
520mm x 400mm
110mm
0,2-1,6mm
30 kali/menit
0.6-0.8mpa
3,0 m³/mnt
0,7 m³/jam
550mm
PP, PS, PINGGUL, PET, PVC, PLA dll.
AC 380V, 50Hz, Tiga-fase, Empat-kawat
50Kw
75Kw
110Kw
Feeding-Heating- Forming-Cutting-Stacking-Recycle
L8200*W4650*H2670mm
Tentang 9T
  • Keamanan tinggi
  • Stabilitas tinggi
  • Kebisingan rendah
  • Energi rendah
    konsumsi
  • Tingkat tinggi
  • Sepenuhnya otomatis

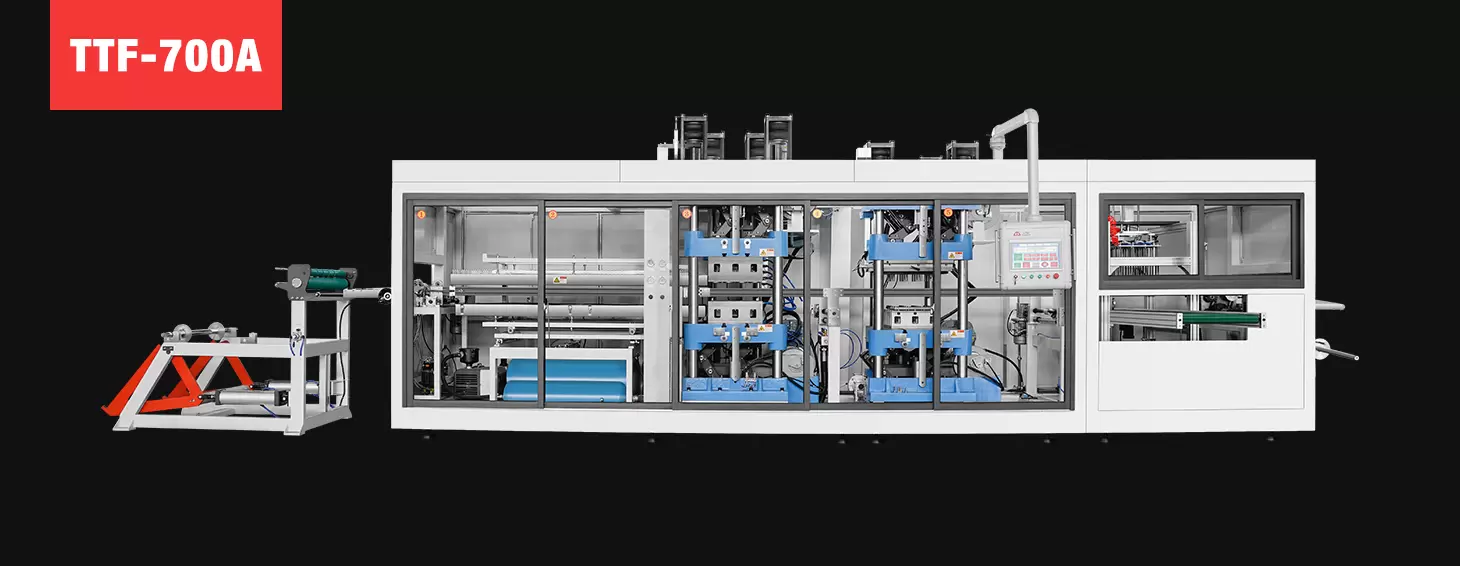

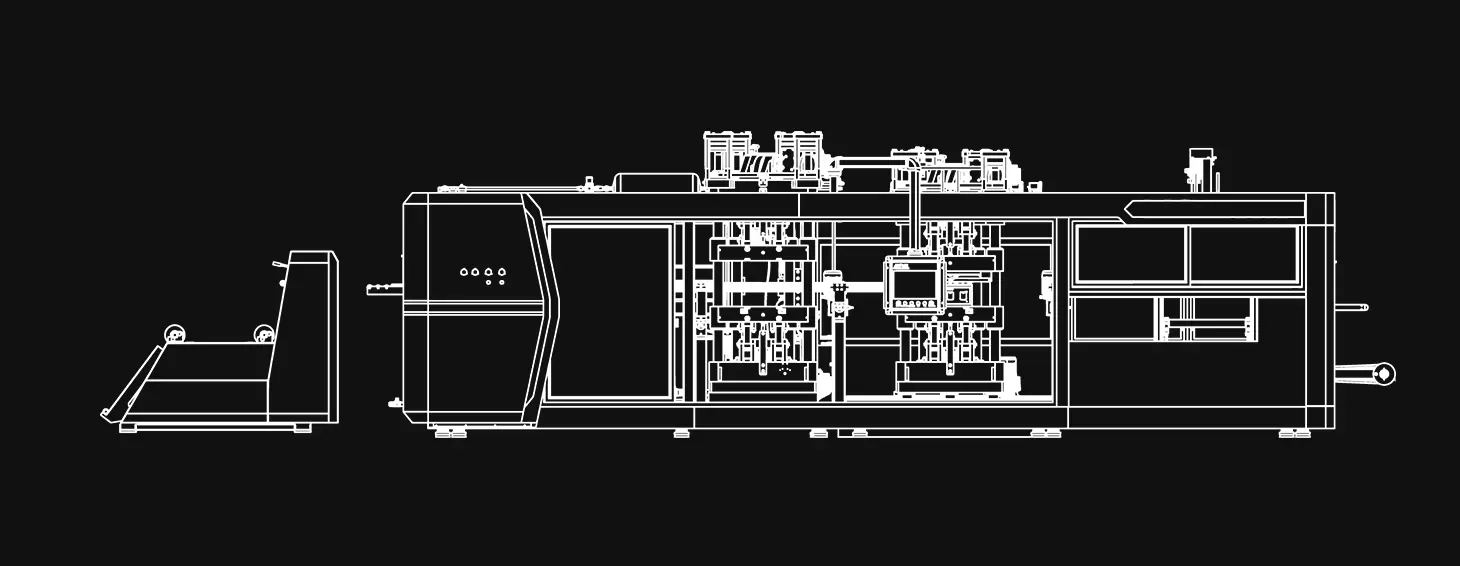

Diagram garis TTF-700A
Line diagram of TTF-700A thermoforming machine

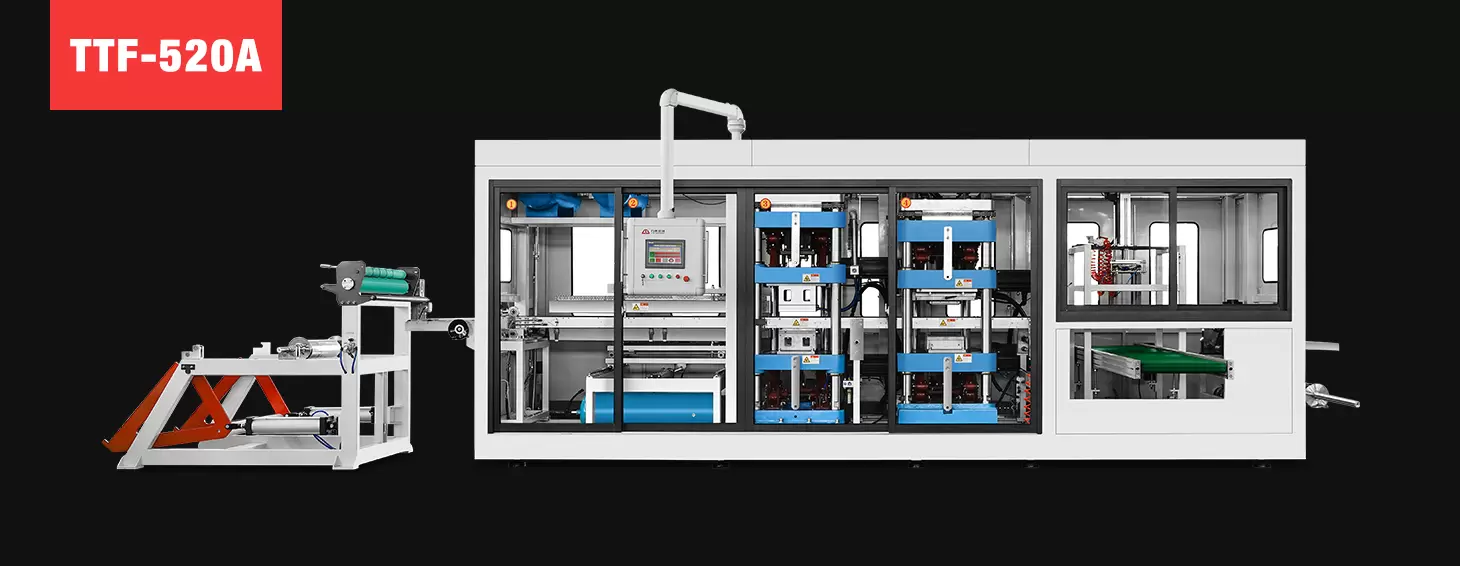

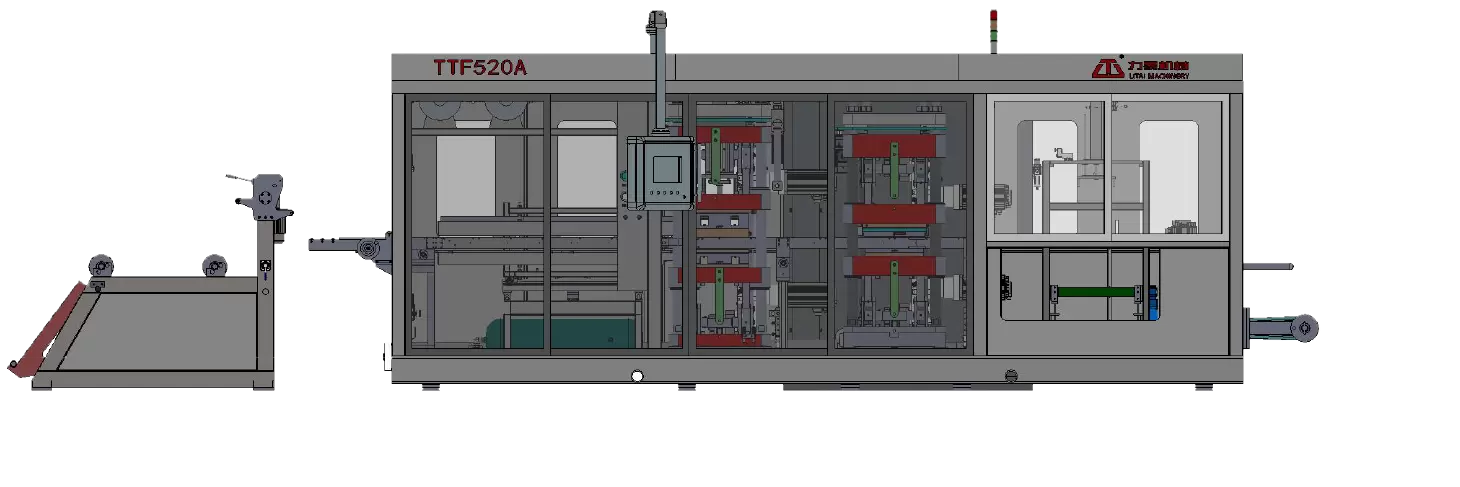

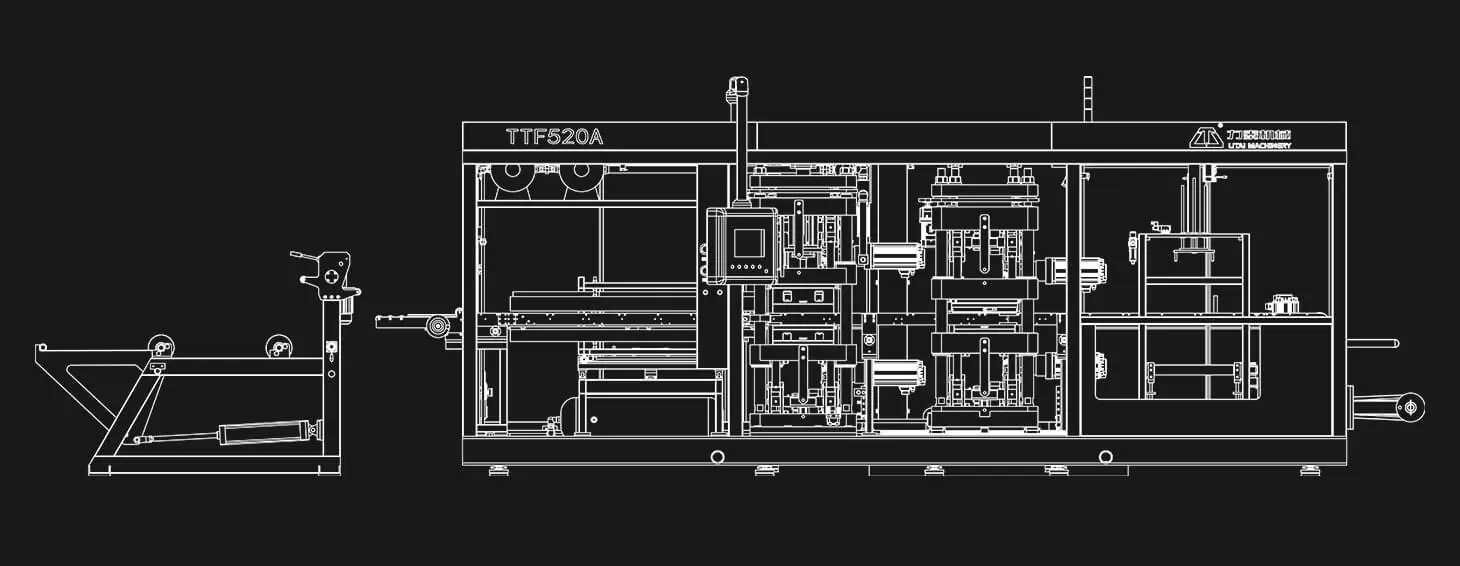

Diagram garis TTF-520A
diagram garis mesin thermoforming TTF-520A

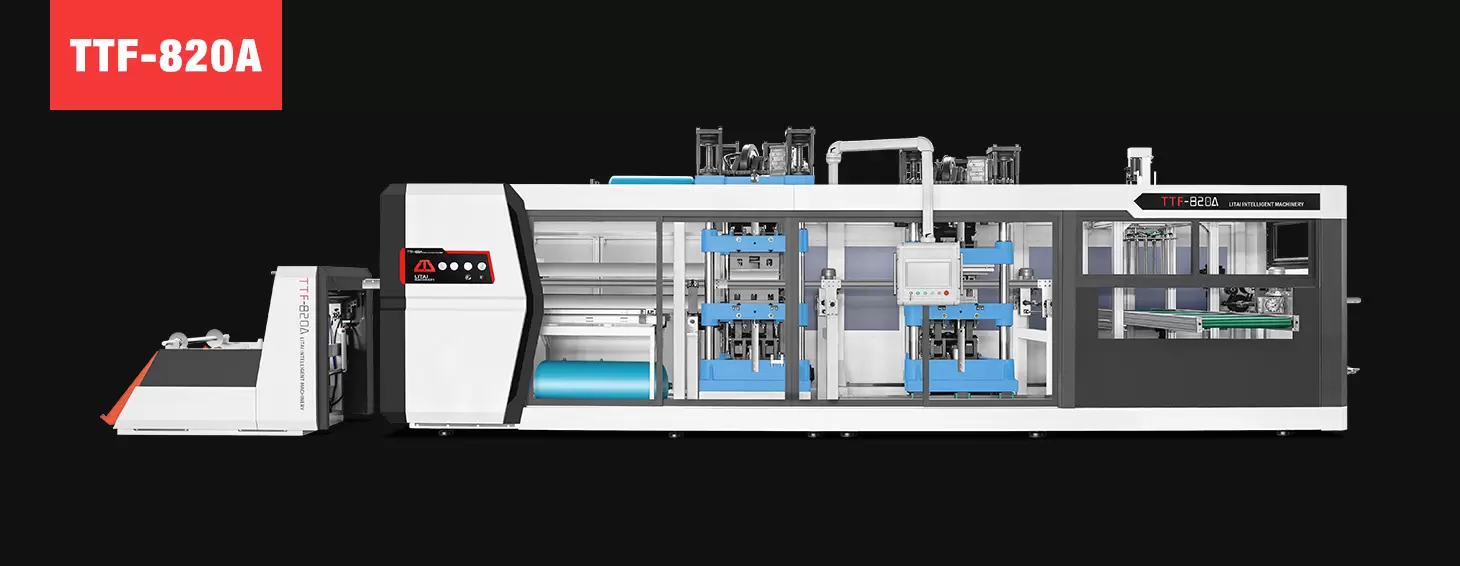

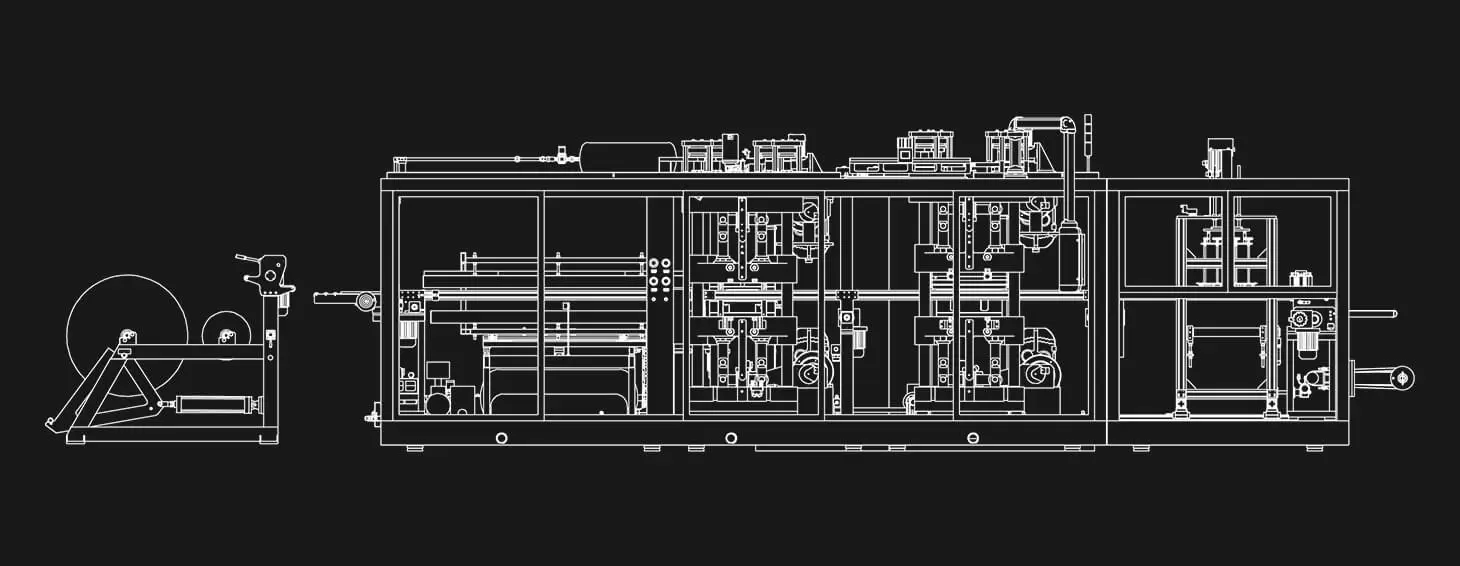

Diagram garis TTF-820A
diagram garis mesin thermoforming TTF-820A
Aplikasi

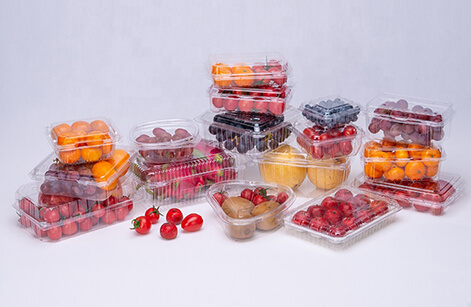

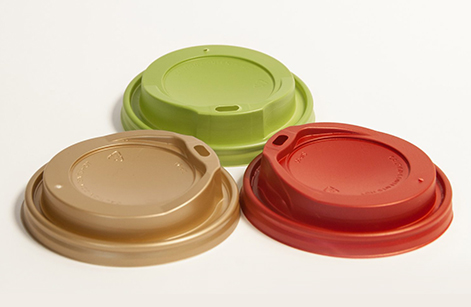

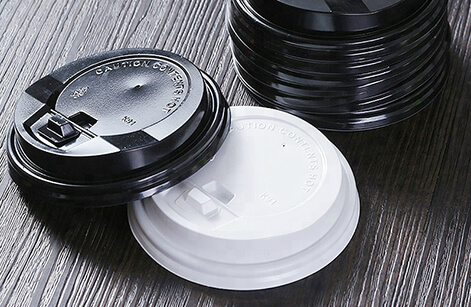

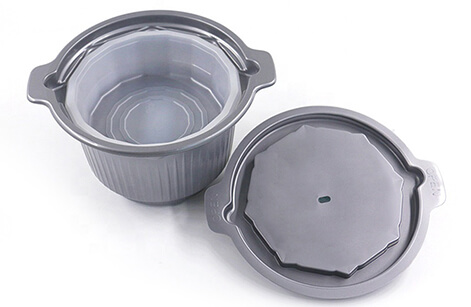

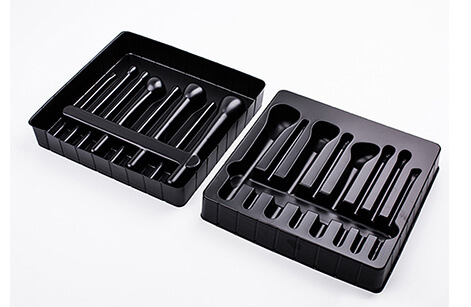

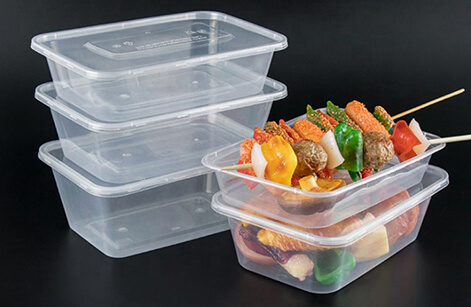

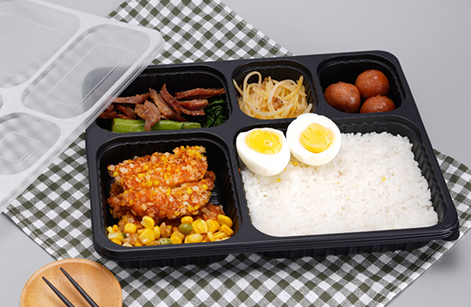

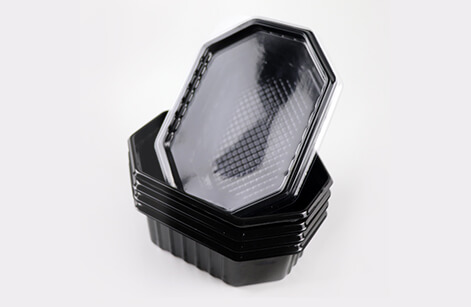

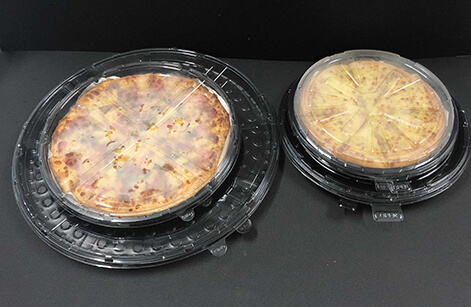

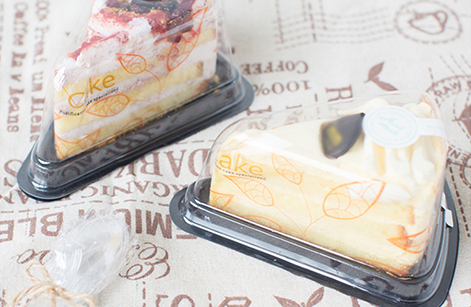

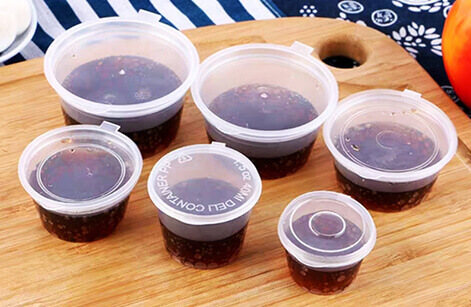

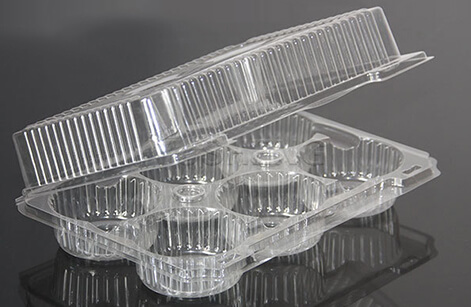

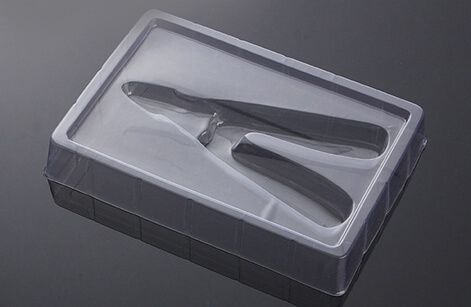

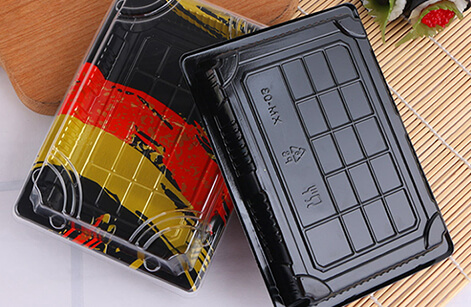

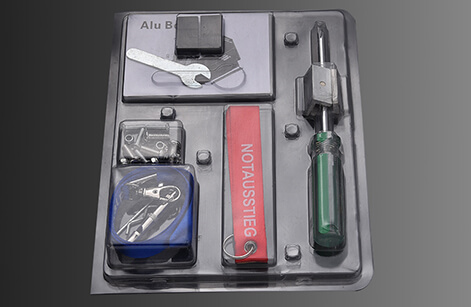

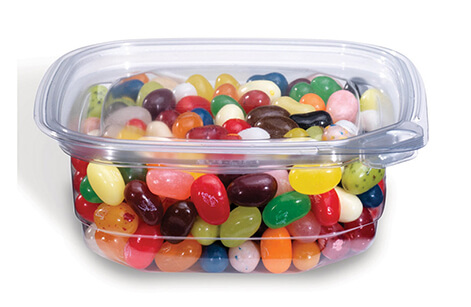

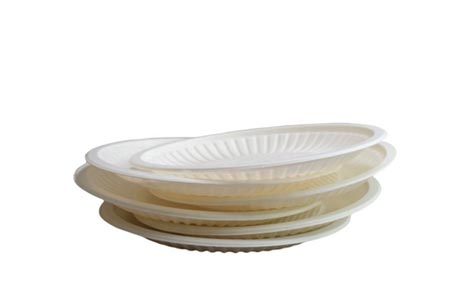

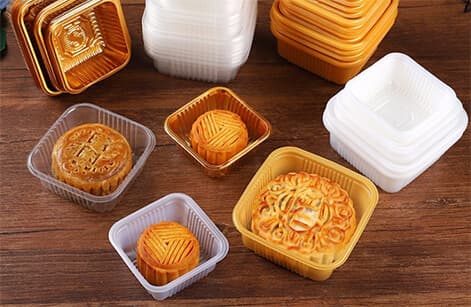

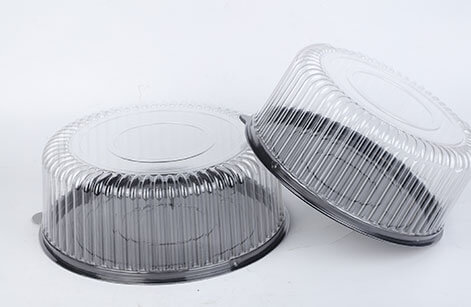

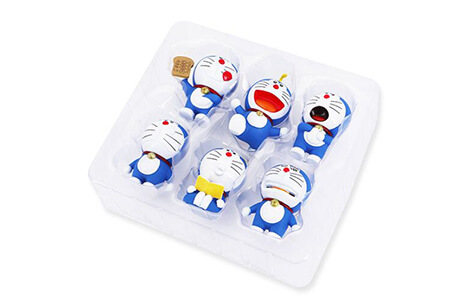

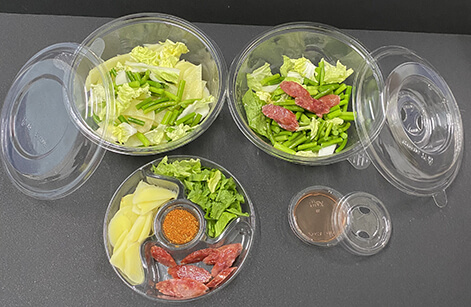

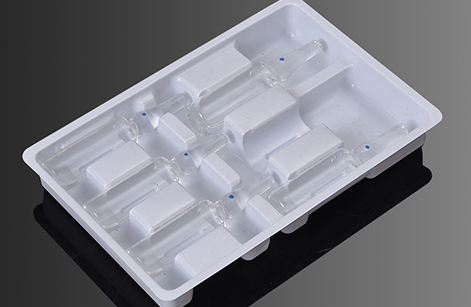

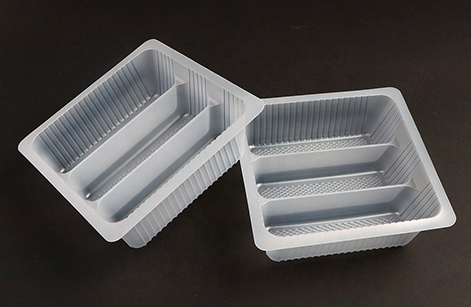

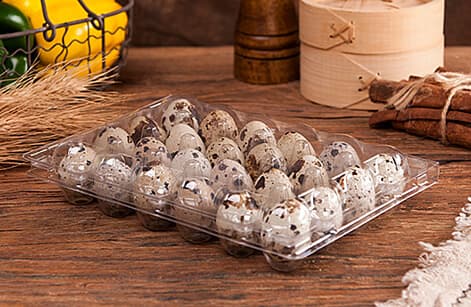

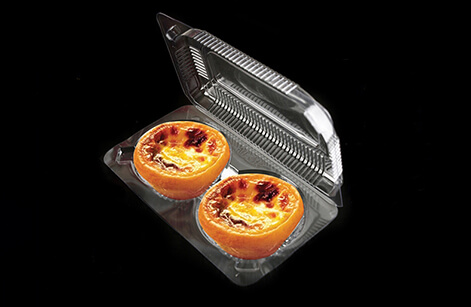

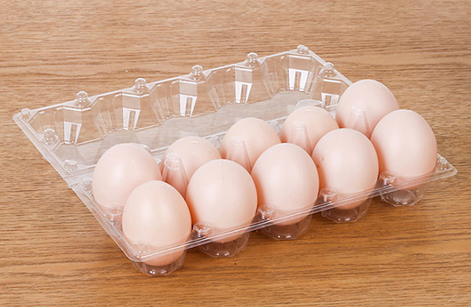

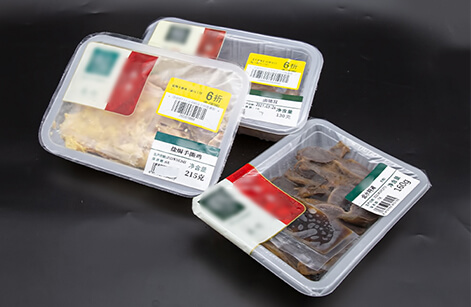

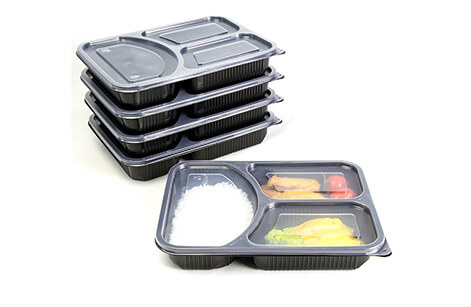

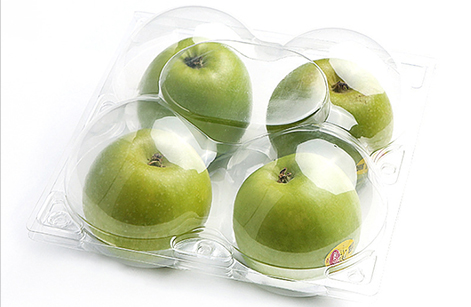

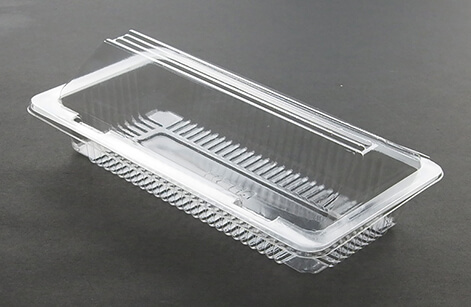

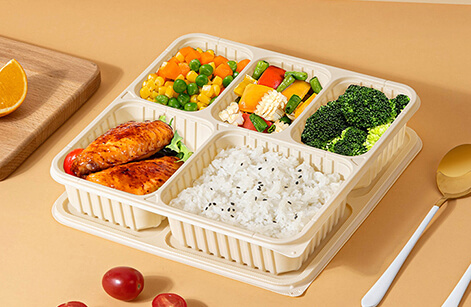

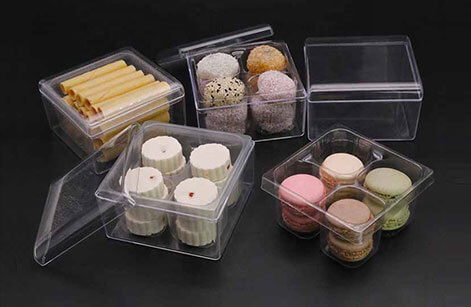

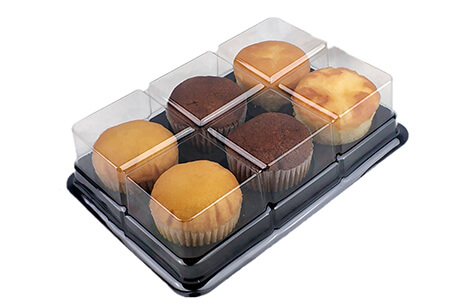

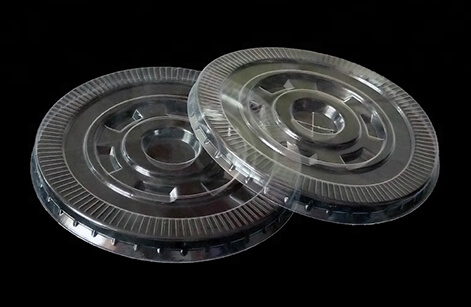

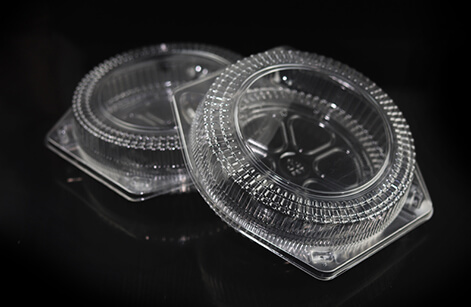

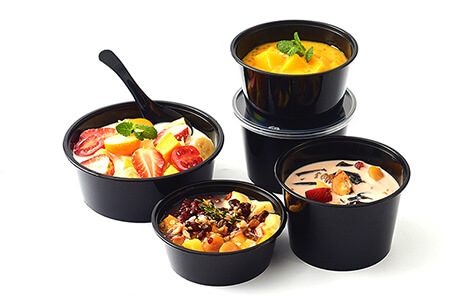

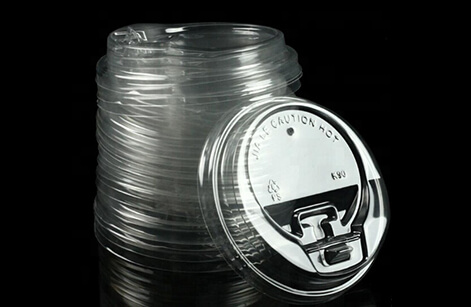

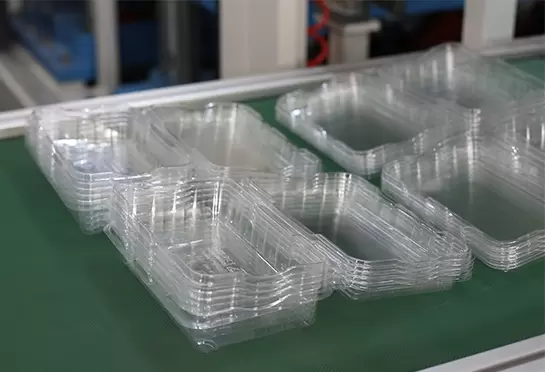

Mesin thermoforming full-otomatis seri TTF adalah produk inti terbaru kami yang dikembangkan. Mesin menggabungkan pembentukan, meninju, memotong, dan menumpuk ke dalam proses. banyak digunakan dan cocok untuk sebagian besar permintaan pelanggan, dapat menghasilkan nampan plastik, wadah, kotak, tutup, dll. Mesin ini sepenuhnya digerakkan oleh motor servo. operasi yang stabil, kebisingan rendah, efisiensi tinggi, kualitas tinggi.

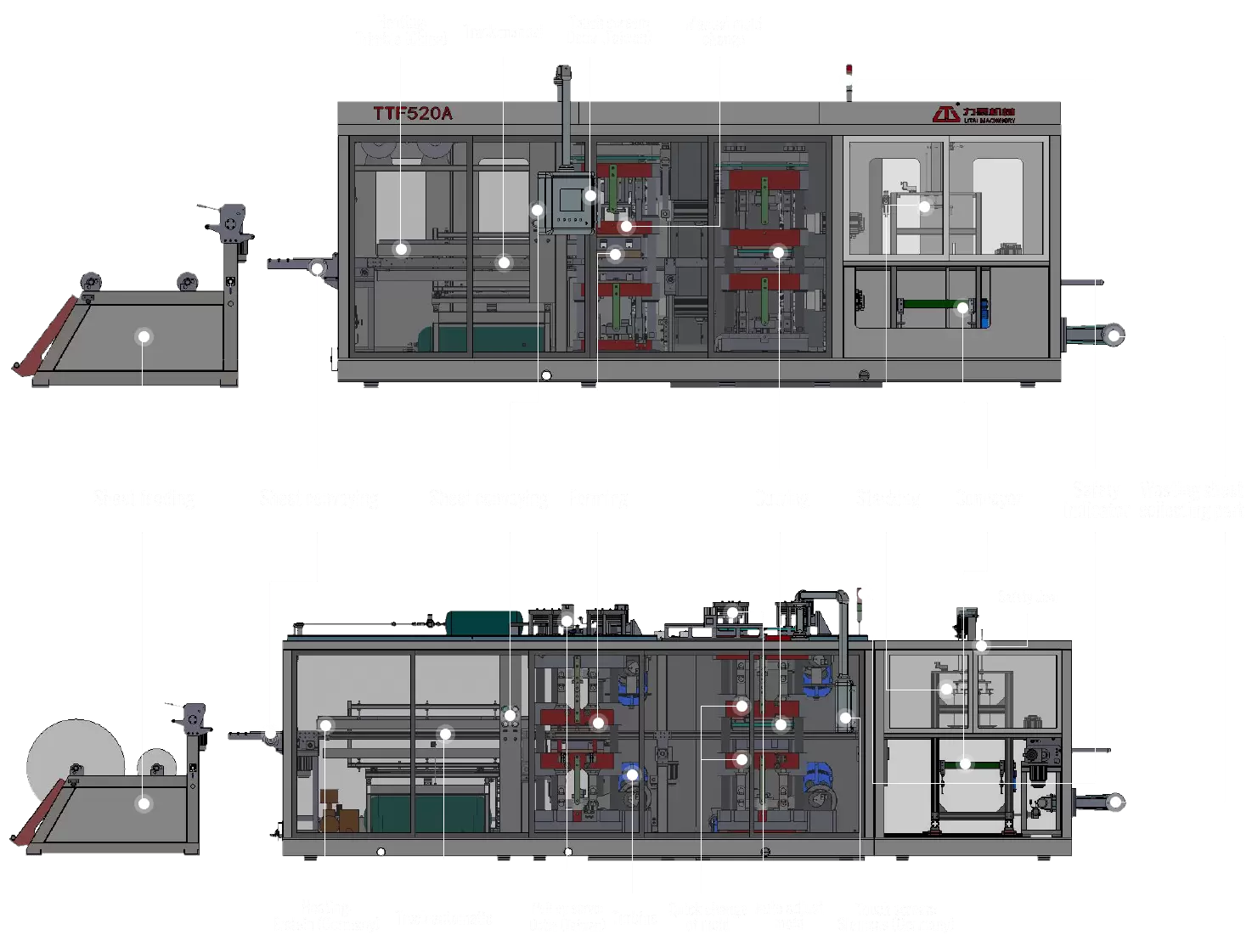

Pemanasan:
Trimble (China)

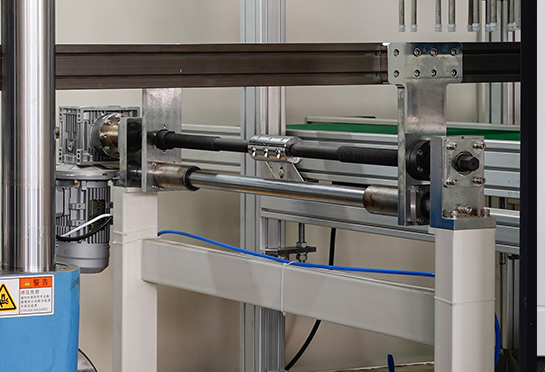

Track: layar sentuh manual:
Cetakan manual Detla (Taiwan).
mengubah

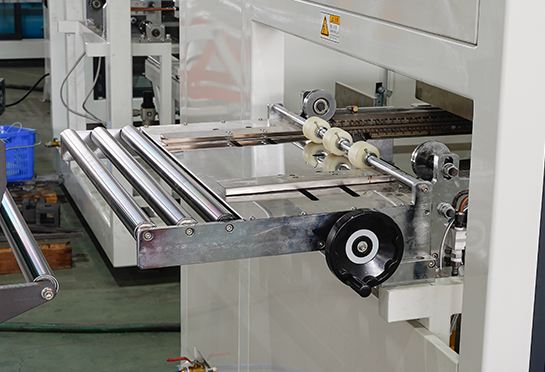

  • Memberi makan lembaran
  • Pengiriman lembaran

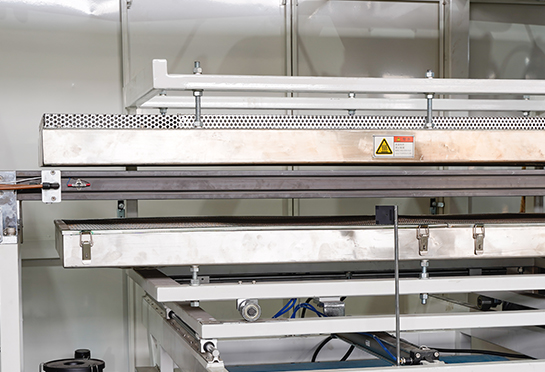

  • Pemanasan:
    Trimble (Cina)
  • Lacak: manual
  • Layar sentuh:
    Detla (Taiwan)

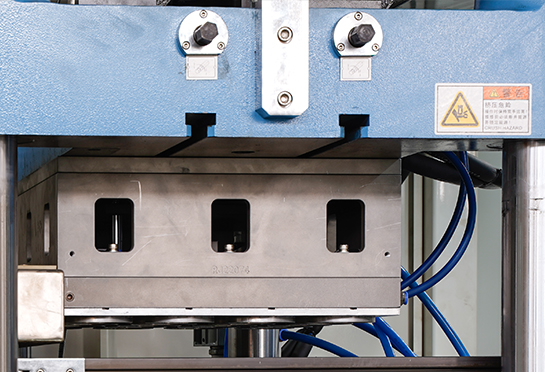

  • cetakan manual
    mengubah
  • Barometer

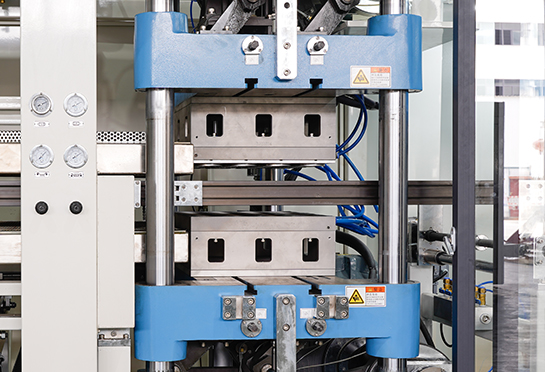

  • Membentuk
  • Pemotongan

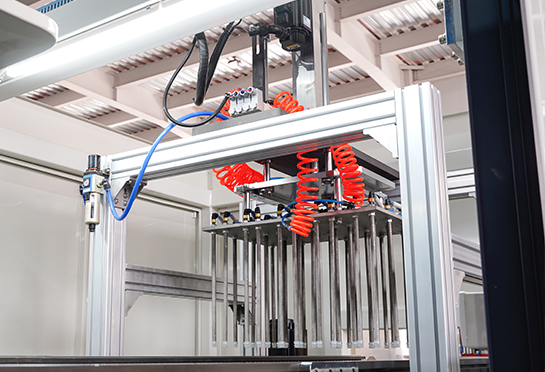

  • Penumpukan
  • Keamanan
    indikator
  • konveyor
  • Lembar buang-buang
    mengumpulkan bagian

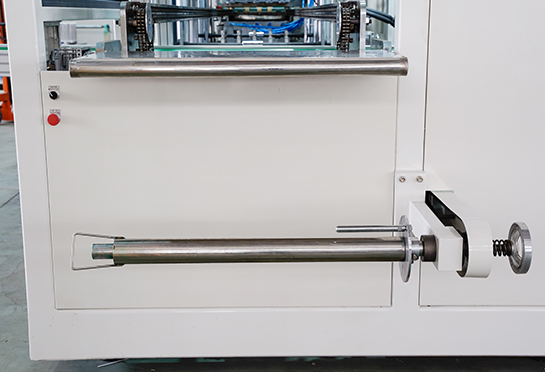

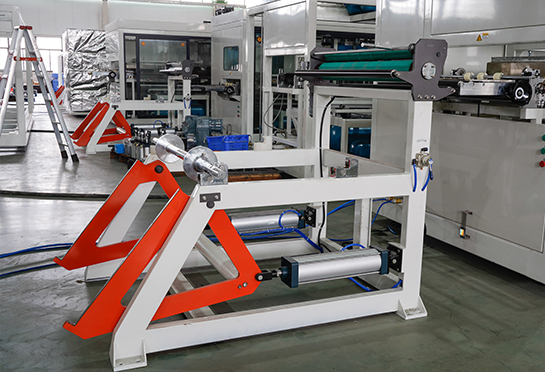

Memberi makan lembaran
Memberi makan lembaran
Pengiriman lembaran
Pengiriman lembaran
Barometer
Barometer

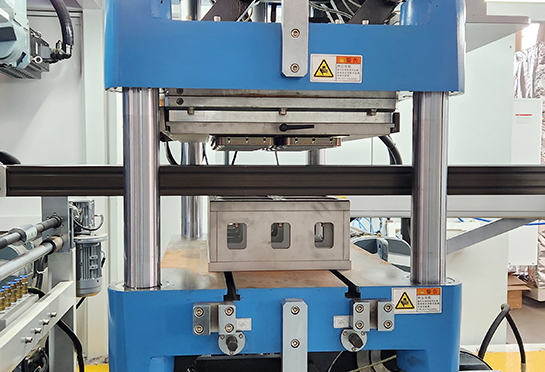

Membentuk
Membentuk

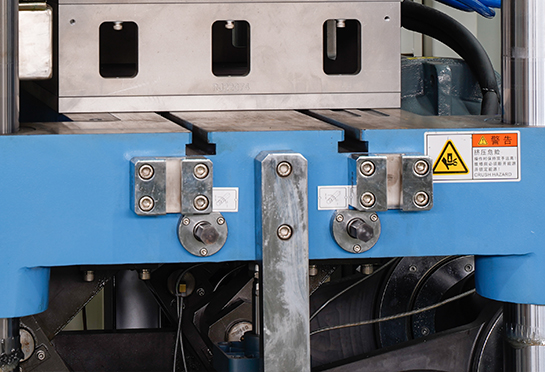

Pemotongan
Pemotongan
Penumpukan
Penumpukan

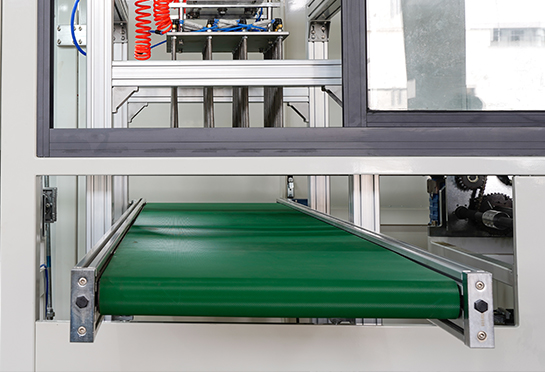

konveyor
konveyor
Keamanan
indikator
Keamanan
indikator
Lembar buang-buang
mengumpulkan bagian
Lembar buang-buang
mengumpulkan bagian
  • Memberi makan lembaran
  • Pengiriman lembaran
  • Pemanasan:
    Erstein (Jerman)
  • Lacak: otomatis
  • Barometer

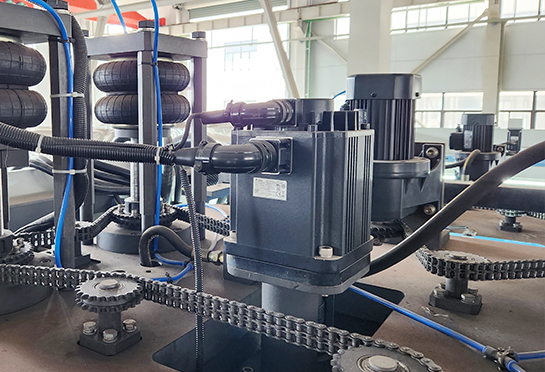

  • Tarik servo:
    Detla (Taiwan)
  • Membentuk

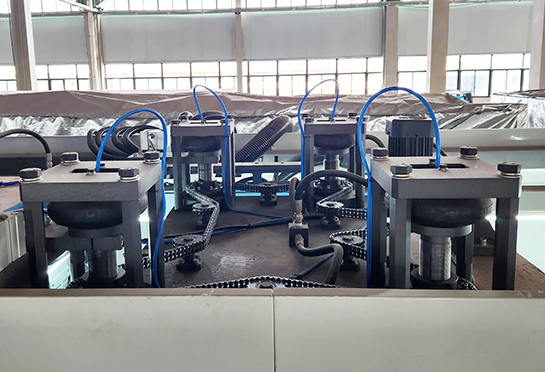

  • Turbin
  • Perubahan yang cepat
    cetakan
  • Perubahan yang cepat
    cetakan
  • Otomatis menyesuaikan
    cetakan
  • Pemotongan

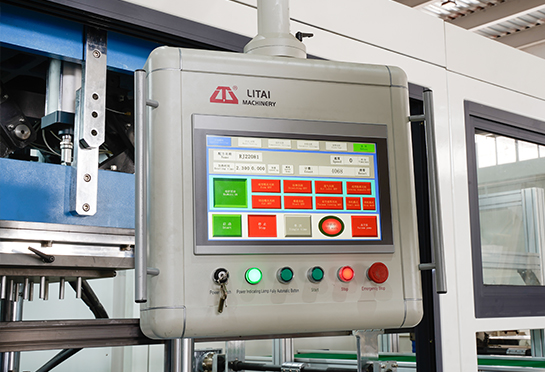

  • Layar sentuh:
    Siemens (Jerman)
  • Keamanan
    indikator
  • Penumpukan
  • konveyor
  • Indikator keamanan
  • Lembar buang-buang
    mengumpulkan bagian
Pemanasan:
Erstein (Jerman)
Track: servo Pull up otomatis:
Turbin Detla (Taiwan) Perubahan cepat
cetakan
Penyesuaian otomatis
layar sentuh cetakan :
Siemens (Jerman)

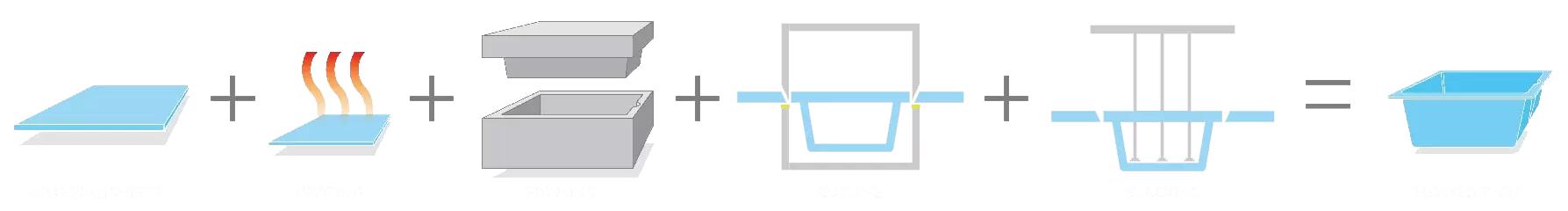

mesin thermoforming tiga stasiun Garis diagram proses pencetakan

RINGKASAN MESIN

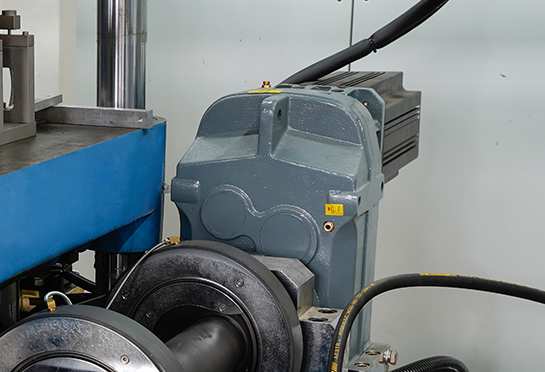

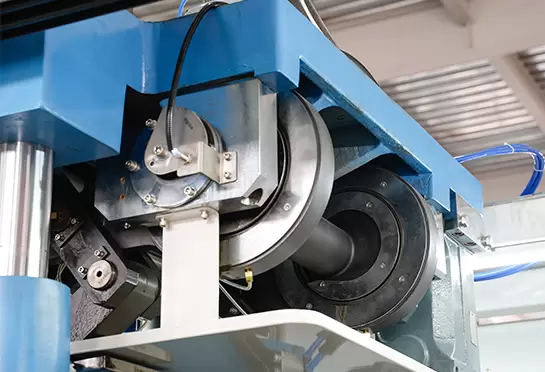

  • Setiap stasiun digerakkan oleh struktur hubungan engkol eksentrik.

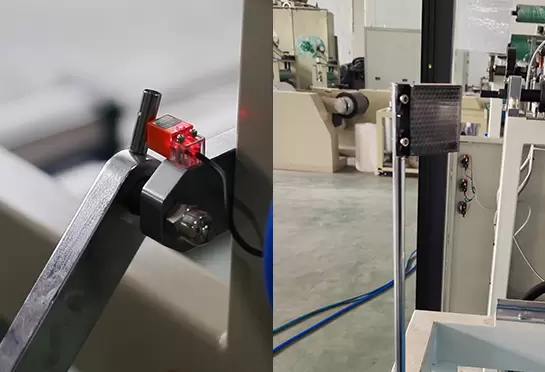

  • Pengumpanan dan pemanas bagian memiliki saklar optoelektronik untuk mencegah kesalahan operasi dari proses produksi.

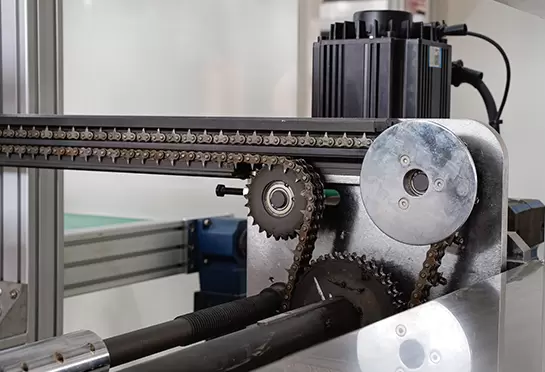

  • Rantai bergigi terbuat dari 65#Mn, membantu menyampaikan lembaran. Rel aluminium dengan pendingin air, hemat air.

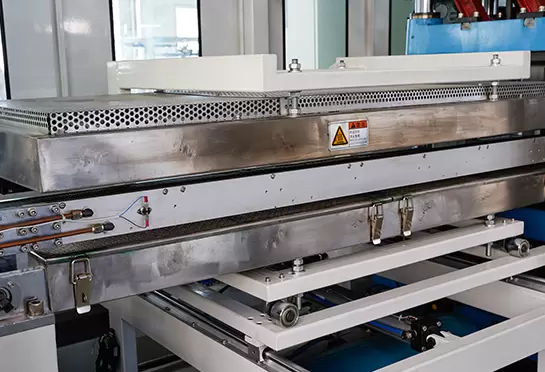

  • Mesin mengadopsi sistem suhu PID, ini menunjukkan presisi tinggi, dan toleransi kontrol suhu 1℃.

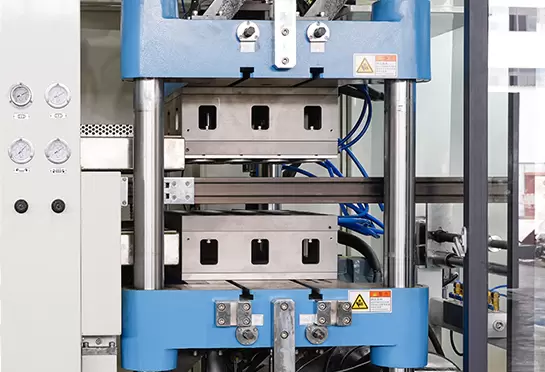

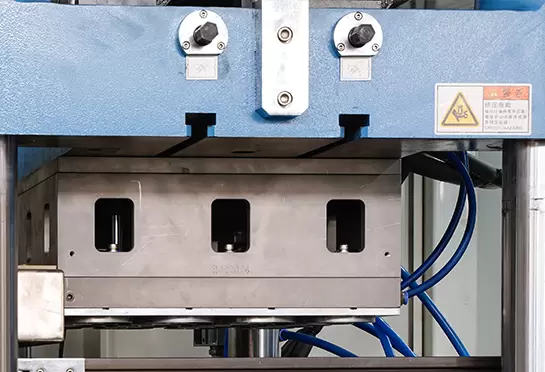

  • Ada perangkat perubahan cetakan cepat, yang sangat mempersingkat waktu untuk perubahan cetakan.

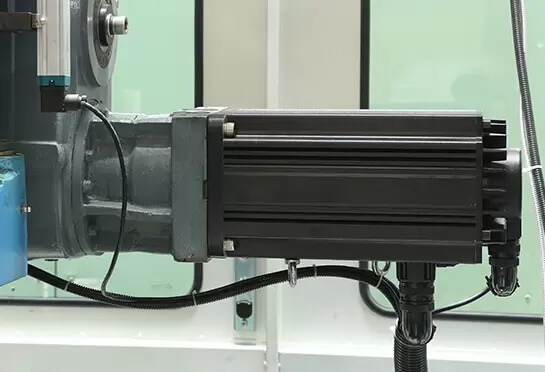

  • Setiap motor servo memiliki perlindungan kelebihan beban untuk kerja mesin yang berlebihan.
  • Barycenter rendah dan tinggi produk jadi serta pengoperasian yang stabil memastikan pengoperasian yang mudah dan tampilan yang ramah.

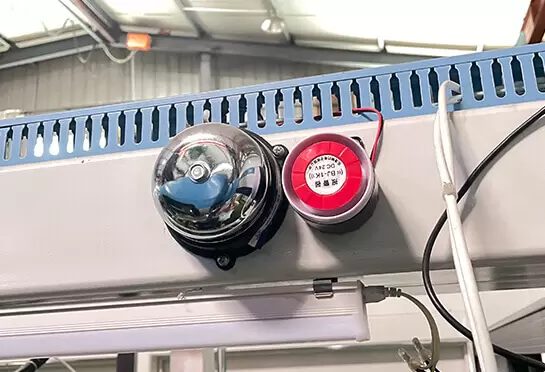

  • Ada fungsi alarm dari pintu geser.
  • Ada perangkat perubahan cetakan cepat, yang sangat mempersingkat waktu untuk perubahan cetakan.
Setiap stasiun digerakkan oleh struktur hubungan engkol eksentrik. Setiap stasiun digerakkan oleh struktur hubungan engkol eksentrik.
Pengumpanan dan pemanas bagian memiliki saklar optoelektronik untuk mencegah kesalahan operasi dari proses produksi. Pengumpanan dan pemanas bagian memiliki saklar optoelektronik untuk mencegah kesalahan operasi dari proses produksi.
Rantai bergigi terbuat dari 65#Mn, membantu menyampaikan lembaran. Rel aluminium dengan pendingin air, hemat air. Rantai bergigi terbuat dari 65#Mn, membantu menyampaikan lembaran. Rel aluminium dengan pendingin air, hemat air.
Mesin mengadopsi sistem suhu PID, ini menunjukkan presisi tinggi, dan toleransi kontrol suhu 1℃. Mesin mengadopsi sistem suhu PID, ini menunjukkan presisi tinggi, dan toleransi kontrol suhu 1℃.
Ada perangkat perubahan cetakan cepat, yang sangat mempersingkat waktu untuk perubahan cetakan. Ada perangkat perubahan cetakan cepat, yang sangat mempersingkat waktu untuk perubahan cetakan.
Setiap motor servo memiliki perlindungan kelebihan beban untuk kerja mesin yang berlebihan. Setiap motor servo memiliki perlindungan kelebihan beban untuk kerja mesin yang berlebihan.
Barycenter rendah dan tinggi produk jadi serta pengoperasian yang stabil memastikan pengoperasian yang mudah dan tampilan yang ramah. Barycenter rendah dan tinggi produk jadi serta pengoperasian yang stabil memastikan pengoperasian yang mudah dan tampilan yang ramah.
Ada fungsi alarm dari pintu geser. Ada fungsi alarm dari pintu geser.
Ada perangkat perubahan cetakan cepat, yang sangat mempersingkat waktu untuk perubahan cetakan. Ada perangkat perubahan cetakan cepat, yang sangat mempersingkat waktu untuk perubahan cetakan.
